Бороны дисковые модульные: экспертный обзор и практическое применение

Суть модульного принципа и назначение

Дисковые модульные бороны — это агрегаты, собираемые из унифицированных секций (модулей) под конкретные задачи и условия хозяйства. Модульность позволяет гибко менять ширину захвата, количество рядов дисков, тип катков и дополнительные опции без замены всего орудия. Такие бороны предназначены для ресурсосберегающей обработки почвы на глубину 6–18 см: лущения стерни, предпосевной подготовки, разделки пласта многолетних трав, введения в оборот залежных земель и мульчирования растительных остатков.

Ключевое преимущество — возможность адаптации под парк тракторов, рельеф и контурность полей, а также поэтапное наращивание производительности по мере роста площадей или изменения агротехнологий.

Основные технологические операции

Модульный агрегат за один проход выполняет комплекс операций:

• Измельчение и заделка пожнивных остатков с перемешиванием органики в обрабатываемом слое.
• Рыхление и крошение почвенных комьев без оборота пласта.
• Выравнивание поверхности поля и устранение гребней.
• Прикатывание и частичное уплотнение для сохранения влаги.
• Уничтожение всходов сорняков и провоцирование прорастания семян сорных растений.

Конструкция и принцип модульности

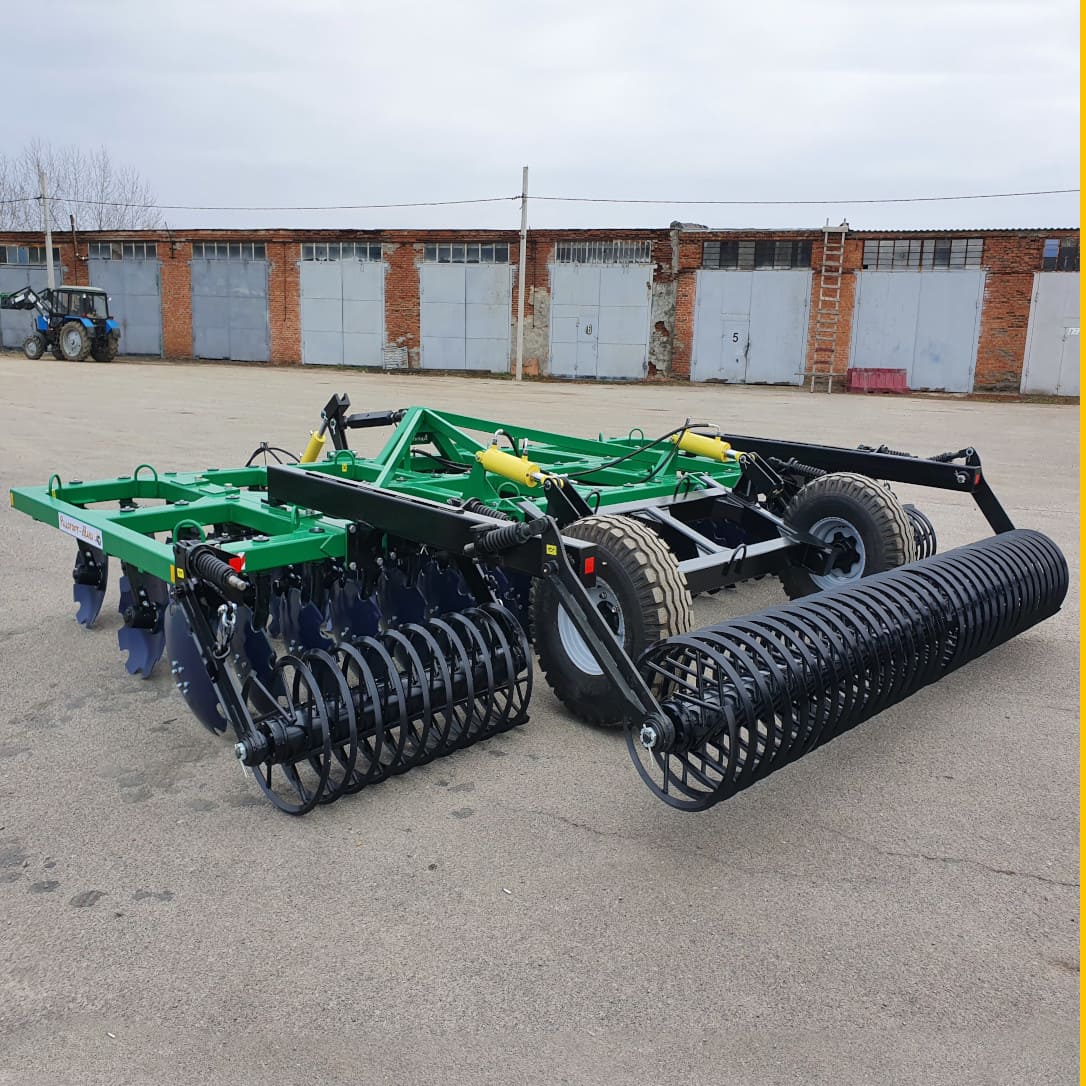

Основа модульной бороны — несущая рама из высокопрочной низколегированной стали (обычно 09Г2С) с унифицированными крепёжными узлами. Каждый модуль представляет собой законченную рабочую секцию с дисками, стойками, подшипниковыми узлами и элементами крепления. Секции стыкуются между собой болтовыми соединениями либо быстросъёмными фиксаторами, образуя агрегат нужной ширины захвата.

Модульная схема допускает разные конфигурации: от компактных 3-метровых навесных орудий для малых хозяйств до прицепных агрегатов шириной 10–12 м для крупных сельхозпредприятий. При этом сохраняется унификация узлов: дисков, ступиц, подшипниковых корпусов, режущих узлов и элементов гидравлики.

Варианты компоновки и типы модулей

В зависимости от задач и парка техники применяют следующие варианты сборки:

• Навесные 2-рядные модули шириной 2,1–3,0 м — для тракторов тягового класса 1,4–2,0 (80–130 л.с.), подходят для небольших полей и участков сложной формы.
• Прицепные 3-рядные модули 3,6–6,0 м — для тракторов 130–220 л.с., оптимальны для средних хозяйств и минимальной обработки.
• Широкозахватные 4-рядные модульные агрегаты 7,2–12,0 м — требуют тракторов 240–400 л.с., обеспечивают максимальную производительность на больших площадях.

Дополнительно к базовой сборке добавляют модули с прикатывающими катками (спиральными, планчатыми, кольчато-шпоровыми), передние опорные колёса для точной регулировки глубины, защитные кожухи для работы по каменистым почвам и системы параллельного подъёма для быстрого перевода в транспортное положение.

Рабочие органы и типы дисков

Каждый диск установлен на индивидуальной стойке, что предотвращает забивание растительными остатками и снижает тяговое сопротивление. Угол атаки регулируется в диапазоне 0–30° как по рядам, так и индивидуально на отдельных модулях.

Применяются следующие типы дисков:

• Гладкие диски 510–560 мм — для неглубокой обработки и интенсивного крошения.
• Диски «Ромашка» 560–610 мм — обеспечивают лучшее измельчение пожнивных остатков и подходят для средних и тяжёлых почв.
• Вырезные диски DROP 560 мм — эффективны на переувлажнённых и липких почвах, предотвращают налипание грунта.
• Усиленные диски с утолщённой кромкой — для работы по задернелым и залежным участкам.

Диаметр и тип дисков подбирают под тип культуры, количество растительных остатков и влажность почвы: на лёгких почвах используют меньшие диски (510–540 мм) для высокой угловой скорости и тонкого крошения; на тяжёлых — увеличенные (610 мм) для стабильного заглубления и ресурса.

Гидравлика, управление и транспортный режим

Модульные бороны оснащаются гидроцилиндрами для перевода из рабочего в транспортное положение. В широкозахватных агрегатах применяют систему параллельного подъёма: секции складываются симметрично, сохраняя габариты по ширине не более 2,5–3,2 м, что позволяет перемещаться по дорогам общего пользования без спецразрешений.

Управление осуществляется от двух гидролиний трактора (16–20 МПа). В опциях — синхронизация складывания, демпферы для снижения ударных нагрузок, передние опорные колёса с гидравлической регулировкой высоты и датчики положения секций.

Преимущества модульного подхода

• Гибкость конфигурации: можно докупать модули и расширять ширину захвата по мере роста хозяйства.
• Унификация запчастей и узлов: одинаковые ступицы, диски, подшипники и стойки снижают складской запас и упрощают ремонт.
• Оптимизация под парк тракторов: навесные модули для лёгких тракторов, прицепные — для мощных.
• Сокращение простоев: при поломке одной секции её можно снять и продолжить работу с оставшимися модулями.
• Экономия ГСМ: правильная компоновка под поле и культуру снижает удельное тяговое сопротивление и расход топлива на гектар.
• Соответствие ПДД по габаритам в транспортном положении.

Критерии выбора модульной бороны

При подборе учитывают следующие параметры:

• Мощность трактора и тип навески (навесная/полунавесная/прицепная).
• Площадь и форма полей: для участков сложной геометрии лучше подходят меньшие модули и 2–3-рядные схемы.
• Тип почв и уровень засорённости: тяжёлые и влажные почвы требуют увеличенного диаметра дисков и усиленных режущих узлов.
• Севооборот и количество пожнивных остатков: для кукурузы и подсолнечника выбирают диски «Ромашка» или DROP и 3–4-рядную схему.
• Наличие прикатывающих катков: спиральные — для сухих и среднеувлажнённых почв, планчатые — для выравнивания и уплотнения.
• Опции: система параллельного подъёма, передние колёса, защитные кожухи, необслуживаемые подшипниковые узлы.

Рекомендации по эксплуатации

• Контролировать влажность почвы: оптимальная влажность для качественной обработки — 14–22%. При влажности выше 25% возрастает налипание на диски и снижается качество крошения.
• Регулировать угол атаки по рядам: первый ряд — 18–22° для подрезания и оборота пласта, второй и третий — 12–16° для крошения и перемешивания, четвёртый — 8–12° для финишного выравнивания.
• Проверять состояние режущих кромок: затупление дисков увеличивает тяговое сопротивление на 15–25% и снижает качество измельчения остатков.
• Регулярно смазывать подшипниковые узлы и проверять уплотнения: попадание абразива резко сокращает ресурс ступиц.
• Следить за равномерностью заглубления по ширине захвата: разница более 2 см между крайними и центральными модулями приводит к неравномерной обработке и перерасходу ГСМ.

Производительность и экономическая эффективность

Рабочая скорость модульных борон — 10–15 км/ч, производительность — от 3,5 до 14 га/ч в зависимости от ширины захвата и количества рядов. Расход топлива — 8–14 л/га, что на 10–20% ниже по сравнению с классической отвальной вспашкой и последовательными проходами культиватора и бороны.

Срок окупаемости модульной бороны в условиях интенсивного использования обычно составляет 2–3 сезона за счёт сокращения количества проходов, экономии ГСМ и трудозатрат, а также возможности поэтапного наращивания ширины захвата без покупки нового агрегата.
