Бункер в сборе АЗПМП-30

Автомобильный загрузчик посевных машин поворотный — для доставки семян и удобрений к полевым агрегатам с механизированной выгрузкой на три стороны

АЗПМП-30 — загрузчик, устанавливаемый как сменный задний борт кузова автомобиля или тракторного прицепа. Грузовик с бункером доставляет семена зерновых и гранулированные удобрения к посевным агрегатам, а затем механизированно загружает их в сеялки и разбрасыватели прямо в поле. Поворотный шнек с выгрузкой влево, вправо и назад позволяет заправлять агрегаты с любой стороны без маневрирования грузовиком — сокращение простоев техники при посевной кампании.

Конструкция и работа

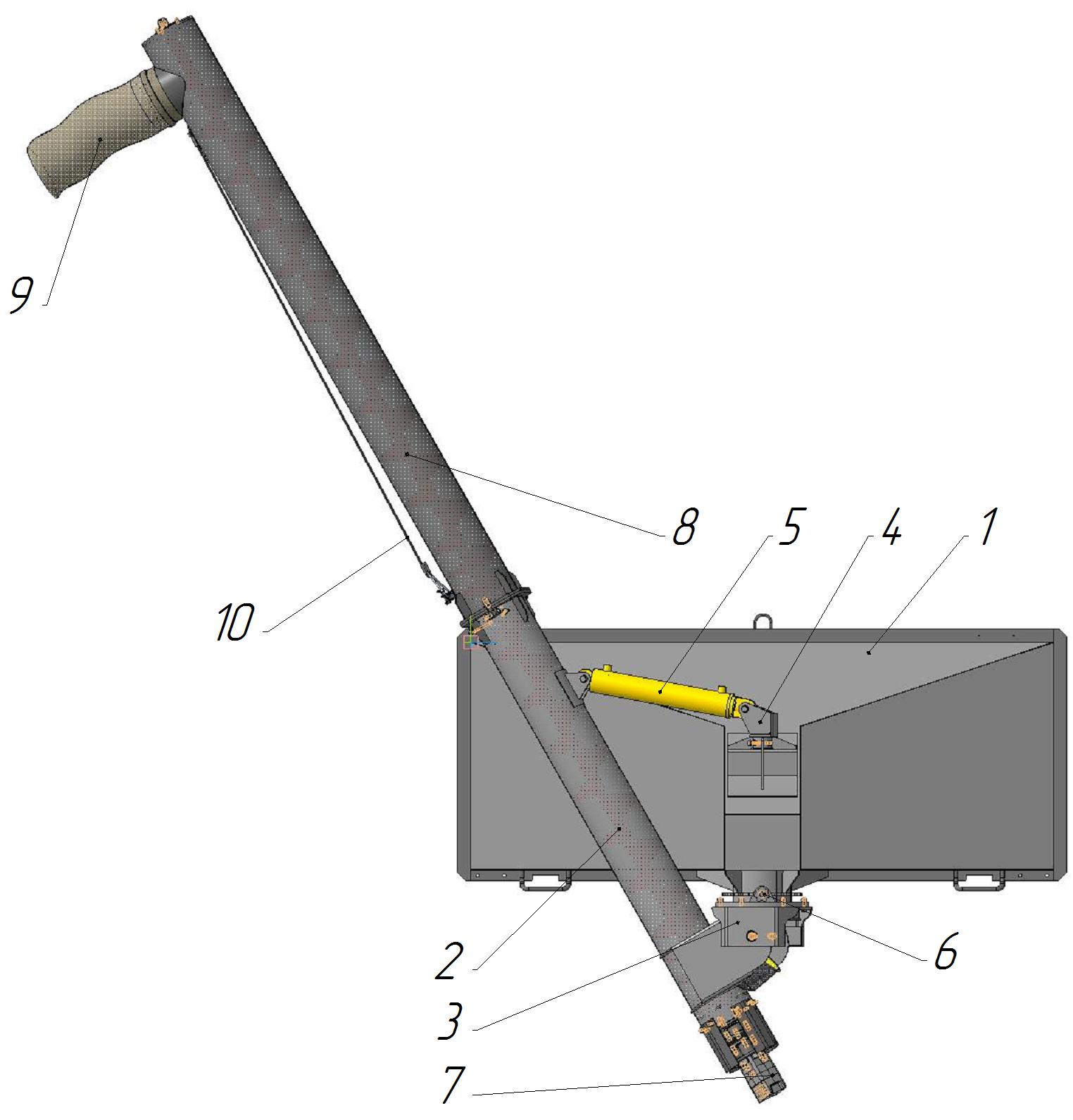

Бункер в сборе — сварная конструкция из уголка 50×50×4 и листовой стали. Внутренняя форма бункера — конусная, направляет поток материала в приёмную часть шнекового транспортёра при подъёме кузова. Крепление к кузову — петли в нижней части бункера и проушины, монтаж без сварочных работ. В нижней части установлен патрубок для присоединения трубы выгрузного шнека и задвижка — она регулирует поток материала или полностью перекрывает выходное отверстие.

Принцип работы: при подъёме кузова материал ссыпается по конусу бункера и попадает в приёмную часть навесной трубы. Гидромотор приводит шнек во вращение, материал перемещается до выгрузного окна откидного шнека и ссыпается в бункер сеялки или разбрасывателя. Высота выгрузки регулируется гидроцилиндром, направление — поворотом откидного шнека на 180° с фиксацией винтом.

Технические характеристики

Назначение

• Загрузка посевных агрегатов. Доставка семян зерновых к сеялкам и механизированная заправка бункеров через поворотный шнек.
• Загрузка разбрасывателей. Доставка гранулированных минеральных удобрений и загрузка машин для их внесения.
• Работа в полевых условиях. Загрузчик монтируется на грузовик или тракторный прицеп — мобильность для обслуживания удалённых полей без стационарных заправочных узлов.

Преимущества конструкции

Выгрузка на три стороны. Поворотный шнек с диапазоном 180° — влево, вправо и назад. Заправка сеялок и разбрасывателей с любого борта без перестановки автомобиля: подъехали, повернули шнек в нужную сторону, загрузили. Фиксация направления — винтом.

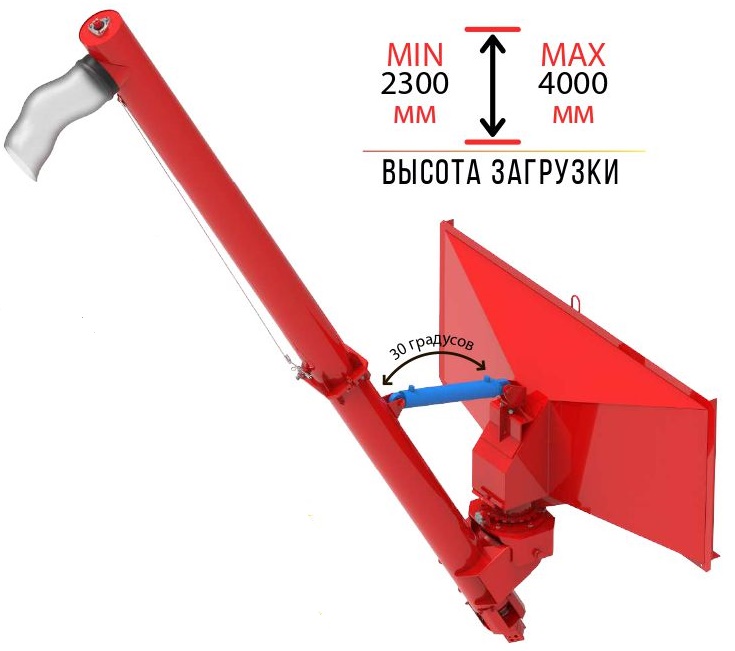

Регулируемая высота. Гидроцилиндр поднимает и опускает откидной шнек — максимальная высота загрузки 4 метра перекрывает большинство типов сеялок и разбрасывателей, включая высоко расположенные бункеры.

Задвижка потока. Встроенная в бункер задвижка позволяет дозировать подачу материала в шнек или полностью перекрыть выход — контроль объёма выдачи и безопасная транспортировка без просыпи.

Гидромоторный привод. Шнек приводится во вращение гидромотором от гидросистемы автомобиля — независимость от ВОМ трактора, работа на любом шасси с гидравликой.

Минимальное обслуживание. Одна сезонная точка смазки, трудоёмкость ежесменного ТО — 0,15 чел.-ч. Один оператор справляется с загрузкой и управлением.

Рекомендации по эксплуатации

• Монтаж. Установка на кузов через петли и проушины — проверьте надёжность крепления перед каждым сезоном, затяжку болтовых соединений после первых часов работы.
• Гидросистема. Перед началом работы проверьте давление в гидросистеме, отсутствие утечек в соединениях гидромотора и гидроцилиндра.
• Шнек. Перед сезоном осмотрите шнек на износ лопастей, проверьте свободный ход поворотного механизма и состояние фиксирующего винта.
• Задвижка. Убедитесь в свободном ходе задвижки — заклинивание от попавшего мусора может привести к неравномерной подаче или остановке выгрузки.
• Угол подъёма кузова. Не превышайте 30° — при большем угле материал подаётся в шнек неравномерно, возможна перегрузка гидромотора.
