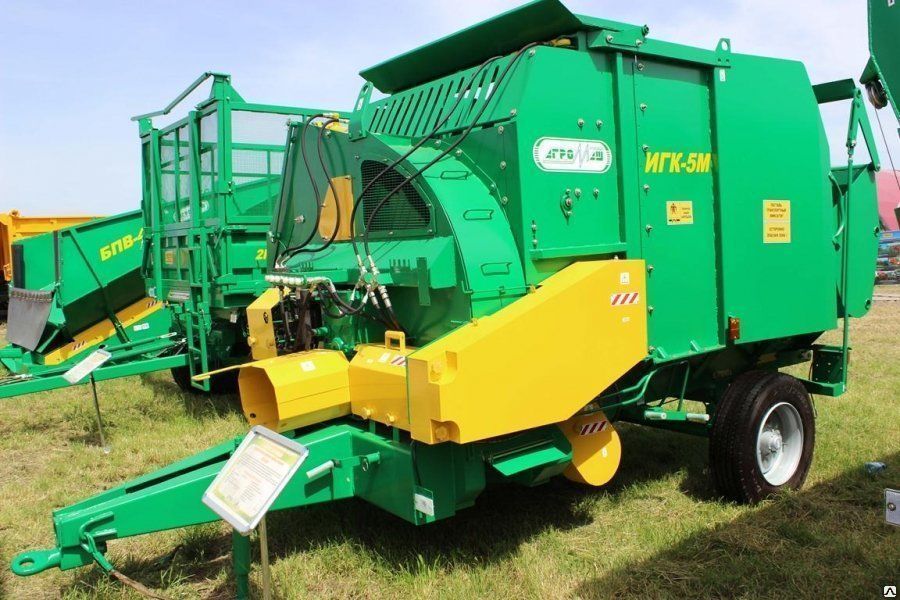

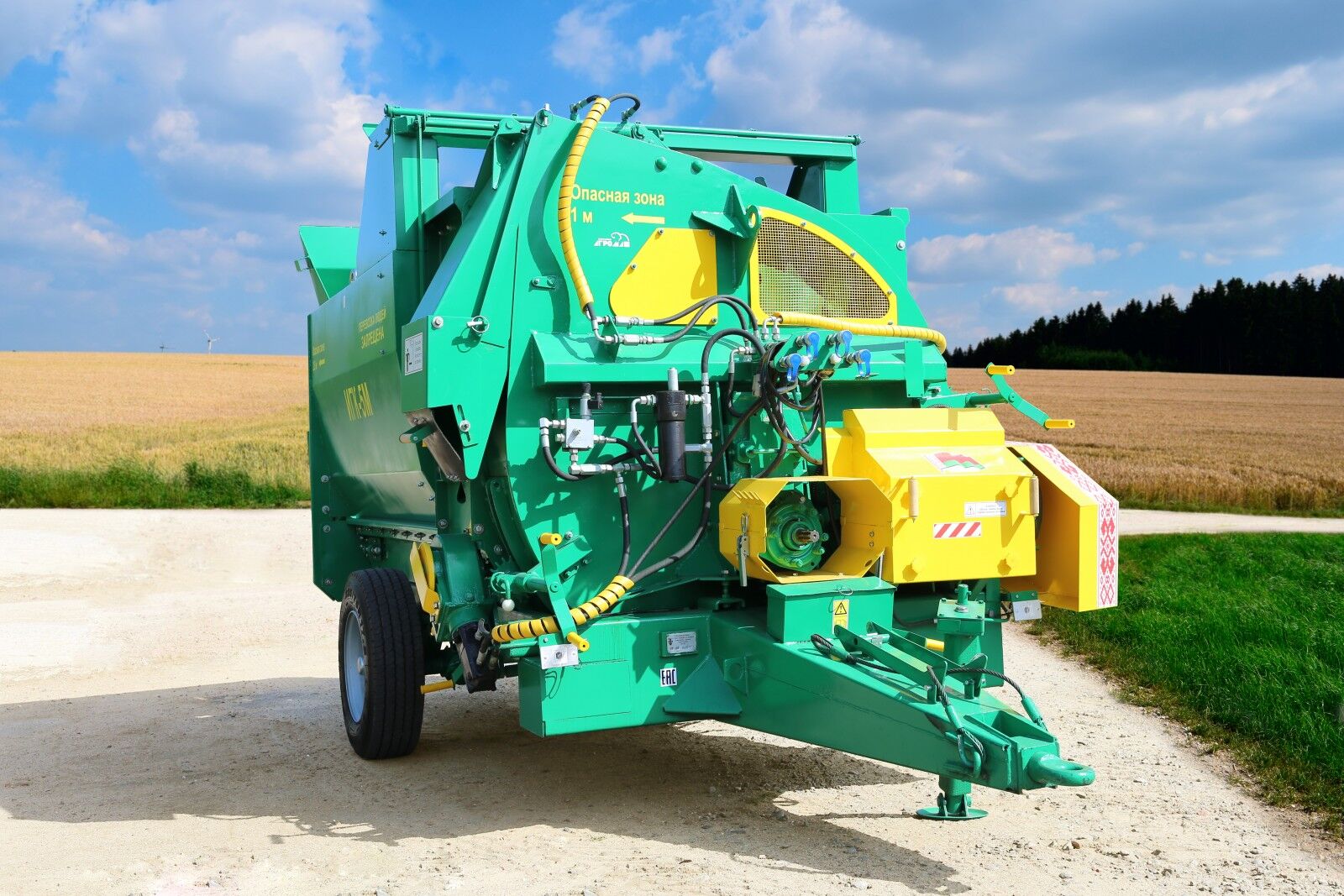

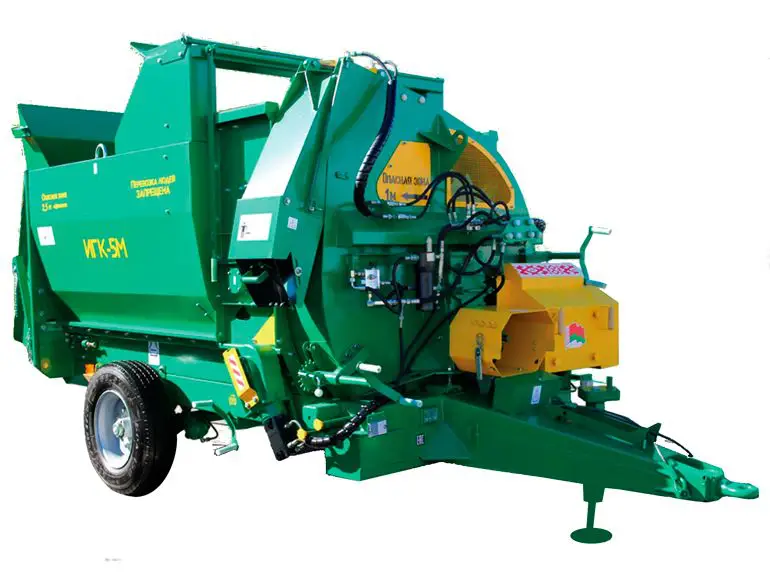

Измельчитель рулонов грубых кормов ИГК-5М

Полуприцепной измельчитель-раздатчик для самозагрузки, переработки и раздачи рулонных кормов с регулируемой фракцией измельчения

ИГК-5М — глубоко модернизированный вариант базовой модели ИГК-5, производимый заводом «БобруйскАгроМаш». Машина выполняет полный цикл работы с рулонными грубыми кормами: самозагрузка, транспортировка, измельчение и раздача массы в кормушки или на кормовой стол. Дополнительно используется для подачи подстилочного материала (соломы) в стойла и на выгульные площадки.

Конструкция и принцип работы

Основные узлы — шасси, цепочно-планчатый конвейер, измельчающий модуль, роторный метатель и выгрузной рукав. Привод измельчающего барабана и метателя — механический от ВОМ трактора через комбинированный редуктор, привод конвейера — гидравлический от гидросистемы трактора с возможностью регулировки скорости и реверса.

Измельчающий барабан диаметром 610 мм несёт четыре ряда сегментных ножей в шевронном расположении. Скорость резания сопоставима с косилочными аппаратами и молотковыми дробилками. Доизмельчение происходит в блоке противорежущих ножей и на пластинчатых ножах лопаток двухскоростного роторного метателя — это позволяет получать фракцию от 20 до 200 мм при влажности корма до 55%.

Технические характеристики

Параметр	Значение
Тип	Полуприцепной
Количество загружаемых рулонов	2 (при общей массе до 1600 кг)
Параметры рулона: диаметр / длина	до 1,8 / 1,2–1,5 м
Плотность рулона	80–400 кг/м³
Влажность корма	не более 55%
Степень измельчения	20–200 мм
Время измельчения рулона	2–5 мин
Производительность (основное время)	2,5–4,0 т/ч
Дальность подачи	до 16 м
Масса машины	не более 3350 кг
Габариты (Д × Ш × В)	4950 × 2120 × 2610 мм
Дорожный просвет	не менее 300 мм
Транспортная скорость	до 15 км/ч
Рабочая скорость	до 2,5 км/ч
Потребляемая мощность	не более 50 кВт
Рабочее давление в гидросистеме	не более 16 МПа
Температурный диапазон работы	от −25 до +40 °C
Обслуживание	1 тракторист

Агрегатирование

Измельчитель работает в агрегате с колёсными тракторами тягового класса 1,4 — МТЗ-80/82 и аналогичными. Требования к трактору: ВОМ на 540 об/мин, тягово-сцепное устройство ТСУ-1Ж, две пары гидровыводов (одна линия с фиксируемым положением золотника), пневмопривод тормозов, розетки светосигнальной аппаратуры и переносного освещения. Управление рабочими органами — выносным пультом на кабеле.

Назначение и условия работы

ИГК-5М обрабатывает рулоны сена, сенажа и соломы при привязном и беспривязном содержании скота. Габариты машины позволяют работать в животноводческих помещениях с шириной ворот и кормового проезда не менее 2200 мм и высотой ворот не менее 2600 мм. Подстилочный материал может подаваться через выгрузной рукав (дальность до 5 м) или через окно нижней выгрузки (до 3 м) — нижняя подача снижает пылеобразование в помещении.

Отличия модернизированной модели от базовой ИГК-5

Регулируемое измельчение. Четырёхрядный барабан с шевронным ножами и двухскоростной метатель обеспечивают фракцию 20–200 мм — от крупной соломы для подстилки до мелкой для кормовой смеси.
Двойная выгрузка. Верхний рукав подает корм в кормушки и на кормовой стол, нижнее окно — подстилку в стойла с минимальным пылеобразованием.
Гидропривод конвейера. Скорость подачи рулона регулируется плавно, реверс позволяет исправить положение рулона при загрузке.
Самозагрузка. Машина забирает рулоны с поля без вспомогательных погрузчиков — за счёт встроенного загрузочного лотка и гидравлического рычага.

Эксплуатационные преимущества

Многофункциональность. Один агрегат заменяет погрузчик, измельчитель и раздатчик — заготовка, переработка и раздача в одном цикле.
Работа в холод. Температурный диапазон от −25 °C позволяет использовать машину круглогодично, включая зимний стойловый период.
Равномерность раздачи. Выдача 1,7–2,0 кг корма на метр фронта кормления с неравномерностью не более 20% — животные получают одинаковую порцию по длине кормовой линии.
Низкие потери. Полнота выгрузки не менее 98%, невозвратимые потери не допускаются конструкцией.
