В конструировании сельскохозяйственной техники есть задачи, которые на первый взгляд кажутся взаимоисключающими. Как сделать орудие с рабочей шириной захвата шесть метров, способное обрабатывать десятки гектаров за смену, и при этом уложить его в транспортный габарит, позволяющий ехать по обычной дороге без конвоя и разрешения? Именно этот вызов приняли инженеры тамбовского завода «ДИАС», и ответом стала компактная дисковая борона типа «бабочка» — орудие, в котором боковые секции складываются вверх и к центру, превращая шестиметровую рабочую платформу в компактный двухметровый модуль для дороги.
Компания «ДИАС», основанная в 2012 году, за неполные пятнадцать лет стала одним из самых узнаваемых производителей почвообрабатывающей техники в России. Её продукцию знают от Белгородской области до Амурской, от Якутии до Северного Кавказа. Компактная дисковая борона — одно из самых удачных решений в линейке завода, сочетающее в себе запатентованную трёхрядную расстановку рабочих органов с секционной рамой, складывающейся по схеме «бабочка». Это орудие предназначено для тракторов мощностью от 120 до 300 лошадиных сил и выпускается в трёх размерах — с рабочей шириной захвата 4, 5 и 6 метров.
Компактная дисковая борона «ДИАС» предназначена для поверхностной основной и предпосевной обработки почвы на глубину от 5 до 15 сантиметров с одновременным измельчением пожнивных остатков и их заделкой в обрабатываемый слой без предварительной вспашки. Орудие работает на всех типах почв при влажности до 40%, уклоне поверхности до 10 градусов и твёрдости почвы в обрабатываемом слое до 3,5 МПа. Исключение составляют только каменистые грунты, где жёсткая стойка диска при встрече с камнем может деформироваться. Орудие применяется во всех агроклиматических зонах, включая территории, подверженные ветровой и водной эрозии, где сохранение органического вещества в верхнем слое является базовым принципом [web_7_1_0_2][web_7_1_0_1].
Лущение стерни — операция, ради которой компактная борона чаще всего выходит в поле. Сразу после уборки зерновых диски рыхлят верхний слой, подрезая корневую систему сорняков и заделывая измельчённую солому в почву. Рыхлый верхний слой прерывает капиллярный подъём влаги, сохраняя накопленную за сезон воду в корнеобитаемой зоне. Одновременно рыхление провоцирует прорастание осыпавшихся семян сорняков и падалицы — всходы появляются дружно и уничтожаются повторным проходом или естественным путём, заморозками при осенней обработке. Этот приём остаётся одним из самых экономичных способов борьбы с сорной растительностью без применения гербицидов [web_7_1_0_1].
Не менее ценна компактная борона для разделки пласта многолетних трав, введения в оборот залежных земель, выравнивания зяби и работы по парам. На полях, долгое время находившихся без обработки, орудие работает как планировщик: три ряда дисков последовательно разрушают дернину, перемешивают её с верхним слоем грунта и формируют поверхность, пригодную для последующих операций. Особенно эффективна компактная борона в хозяйствах, где поля расположены на значительном удалении друг от друга — именно для таких условий транспортная ширина 2,5 метра становится не просто удобством, а фактором, определяющим производительность [web_7_2_0_1].

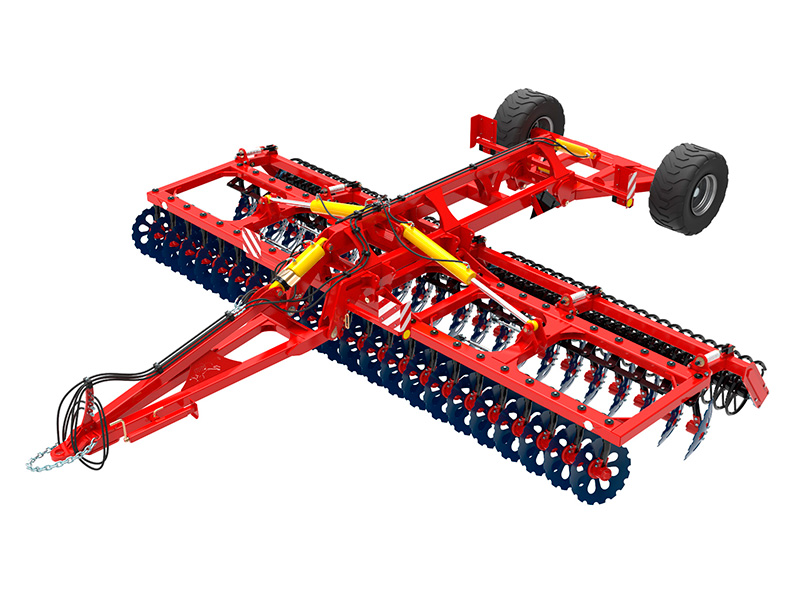

Сердце компактной бороны — секционная рама, выполненная по схеме «бабочка». Боковые секции соединены с центральной шарнирами, что обеспечивает им свободу вертикального перемещения для копирования рельефа и возможность складывания вверх-к центру для транспортировки. При переводе в транспортное положение боковые крылья поднимаются гидравлическими цилиндрами и фиксируются механически, уменьшая рабочую ширину с 4–6 метров до 2,5 метров. Эта транспортная ширина — ключевой параметр, позволяющий перемещать орудие по дорогам общего пользования без оформления специального разрешения и без сопровождения [web_7_2_0_0][web_7_2_0_1].
Шарнирное соединение боковых секций выполняет двойную функцию. В рабочем положении оно обеспечивает копирование рельефа — боковые секции независимо повторяют неровности микрорельефа, сохраняя постоянный контакт дисков с почвой по всей ширине захвата. На полях с волнистым рельефом до 8–10 градусов это свойство критически важно: жёсткая рама оставила бы выглубления на буграх и зарывания в ложбинах. В транспортном положении шарниры позволяют сложить секции компактно, не превышая допустимый габарит. Механическая фиксация исключает самопроизвольное раскрытие секций при переездах по неровным дорогам [web_7_2_0_1].
Каркас рамы выполнен из прямоугольной трубы сечением 150 на 100 на 6 миллиметров из низколегированной стали. Сопряжение «стойка — стакан рамы» — обслуживаемое, что препятствует закоксовыванию узла в условиях агрессивной среды: пыли, песка, осадков и перепадов температур. Обслуживаемость означает, что при необходимости стойку можно демонтировать и установить заново без применения газорезки или кувалды — достаточно штатного инструмента. Все дисковые бороны «ДИАС», включая компактную серию, в штатной комплектации снабжены домкратами для облегчения агрегатирования с трактором [web_7_2_0_1].
Компактная борона «ДИАС» — трёхрядная, и это не случайность, а запатентованное конструкторское решение, разработанное в 2010 году взамен четырёхрядному дискатору. При практически одинаковом весе аналогичных по ширине трёхрядных и четырёхрядных орудий трёхрядная схема за счёт оригинального расположения рабочих органов получила неоспоримые преимущества. Расстояние между стойками в ряду у трёхрядной бороны составляет 300 миллиметров, а расстояние между рядами — 900 миллиметров. Увеличенное межрядное пространство — то самое конструктивное преимущество, ради которого трёхрядная схема и была создана: у четырёхрядных борон расстояние между рядами ограничено 675–700 миллиметрами, и подбрасываемая передними рядами почва мешает работе последующих [web_7_1_0_0][web_7_2_0_1].
Первый ряд бороны выполнен по зеркальной симметричной схеме: левые и правые диски чередуются, компенсируя моменты вращения и обеспечивая курсовую устойчивость. Борона не «бочит» и не уводит в сторону — проблема, от которой четырёхрядные орудия страдают тем сильнее, чем шире захват. При трёхрядной компоновке моменты вращения рядов относительно прицепа компенсируются без четвёртого ряда, а уменьшение междискового расстояния в ряду до 300 миллиметров позволяет снизить рабочую скорость до 10–12 километров в час без ухудшения качества обработки. Почва перемещается на меньшее расстояние до канавки следующего диска, и качество крошения сохраняется при меньшей скорости — меньше расход топлива, меньше износ рабочих органов, меньше утомляемость механизатора [web_7_1_0_0].
Тяговое сопротивление трёхрядной бороны на 18–20% ниже, чем у четырёхрядной с сопоставимым захватом. На одну стойку в четырёхрядном дискаторе приходится 4,5–5 лошадиных сил тягового усилия, на одну стойку в трёхрядной — 3,5. Это означает, что трактор одного класса агрегатируется с трёхрядной бороной большей ширины захвата. Например, под трактор К-700 можно сагрегатировать либо четырёхрядный дискатор с захватом 4 метра, либо трёхрядную борону с захватом 6 метров. Больший захват — меньше проходов по полю, меньше уплотнения почвы, меньше расход топлива на гектар. Экономия ГСМ составляет 15–18% в расчёте на гектар [web_7_2_0_1].
В штатной комплектации компактная борона оснащается сферическими дисками типа «Ромашка» диаметром 560 миллиметров, изготовленными на заводе Bellota в Испании. Сферическая форма обеспечивает не только резание, но и частичный оборот пласта: диск работает как лемех и отвал одновременно, подрезая почву, приподнимая её на вогнутую поверхность и кроша за счёт собственного вращения. Вырезы по всей поверхности диска — каплевидные или фигурные отверстия — выполняют функцию дополнительных режущих кромок, захватывая и измельчая комья и способствуя выбросу растительных остатков на поверхность для перемешивания [web_7_1_0_2].
Дополнительная опция — запатентованные ООО «ДИАС» вырезные диски «DROP» того же диаметра 560 миллиметров, также изготовленные на заводе Bellota по индивидуальному заказу. «ДИАС» является единственной компанией, комплектующей свои орудия дисками «DROP» — это собственная разработка завода, защищённая патентом. Диск «DROP» отличается геометрией вырезов, которая обеспечивает более эффективное самоочищение на переувлажнённых почвах, где обычные диски склонны к налипанию и забиванию. На двухрядных навесных моделях диски «DROP» входят в штатную комплектацию; на трёхрядных, включая компактную серию, они устанавливаются как опция по выбору заказчика [web_7_1_0_4][web_7_2_0_0].
Компания «ДИАС» выбрала для всех своих орудий диск диаметром 560 миллиметров как «золотую середину». При обработке на малую глубину 4–6 сантиметров обычно рекомендуют диски диаметром не более 500 миллиметров для повышения заглубляемости и степени крошения. При обработке на глубину до 12–14 сантиметров с большим количеством пожнивных остатков рекомендуют увеличивать диаметр до 600 миллиметров. Оптимальное размещение дисков диаметром 560 миллиметров на раме позволяет одним орудием проводить и лущение на 4–6 сантиметров, и дискование на 12–14 сантиметров — универсальность, особенно ценная для хозяйств с ограниченным парком техники [web_7_2_0_0].
Главное отличие рядной бороны от батарейной — расположение каждого диска на индивидуальной стойке. В батарейной компоновке несколько дисков насажены на общую сквозную ось, и растительные остатки наматываются на вал, образуя плотные валики, блокирующие работу. В рядной компоновке каждый диск закреплён на собственной короткой оси, вращается независимо от соседних, и растительная масса свободно проходит в междисковом пространстве. Это особенно важно при работе по стерневым фонам после уборки кукурузы, подсолнечника и рапса — культур, оставляющих грубые толстостебельные остатки, склонные к обмотке вокруг осей [web_7_1_0_4].
Усиленная стойка диаметром 58,5 миллиметра с винтовыми замкнутыми канавками запрессовывается смазкой при сборке под давлением. Канавки спроектированы так, что смазка не уходит и присутствует на протяжении всего срока службы. Это предотвращает прикипание стойки к раме и позволяет свободно изменять угол атаки рабочего органа без применения газорезки или кувалды. Вместо громоздкого рычага и талрепа, используемых другими производителями, на боронах «ДИАС» установлен регулируемый стопор, состоящий из гидроцилиндра и набора откидных регулировочных шайб. Регулировка происходит путём изменения количества шайб, работающих в упор. Этот же стопор выполняет функцию механизма стопорения гидроцилиндра в транспортном положении [web_7_2_0_0].
Каждый из трёх рядов компактной бороны имеет независимую плавную регулировку угла атаки с изменением синхронно в каждом ряду. Угол атаки — угол между плоскостью диска и направлением движения — определяет, насколько агрессивно диск взаимодействует с почвой. При большом угле диск глубже врезается в грунт, интенсивнее крошит и активнее перемешивает растительные остатки, но увеличивает тяговое сопротивление. При малом угле обработка поверхностнее, мягче, с меньшим расходом энергии [web_7_1_0_0].
Независимая настройка каждого ряда позволяет создать многоступенчатый профиль обработки. Первый ряд устанавливается с максимальным углом для вскрытия пласта и подрезания стерни. Второй — со средним углом для крошения и перемешивания. Третий — с минимальным для выравнивания поверхности и формирования посевного ложа. Эта гибкость превращает одно орудие в универсальный инструмент: лущильник стерни в августе, рыхлитель пара в июне, предпосевной культиватор в апреле — одна борона, разные настройки.
За тремя рядами дисков устанавливаются усиленные опорные шлейф-катки спирального типа с возможностью регулировки глубины обработки почвы. Механизм опорного катка состоит из упора, демпферной пружины, предохраняющей от динамических ударов, и талрепа для регулировки. Каток крошит комья, оставшиеся после дисков, выравнивает гребнистую поверхность и уплотняет рыхлый верхний слой, восстанавливая капиллярный контакт между частицами грунта. Прикатывание способствует подтоку влаги к зоне прорастания семян и провоцирует дружное прорастание сорняков, которые затем уничтожаются повторным проходом [web_7_2_0_1].
Спиральная навивка катка, выполненная из квадрата, расположенного на ребро, создаёт эффект сдвига при качении: комок не просто раздавливается весом, а срезается и измельчается боковой кромкой. Ребровое расположение способствует самоочищению — почва и остатки стряхиваются при каждом цикле качения, не налипая на каток. Механизм катка позволяет регулировать глубину обработки почвы вне зависимости от углов атаки дисков — то есть механизатор может изменить глубину, не перенастраивая ряды, что упрощает адаптацию орудия к переменным условиям поля [web_7_2_0_0].
Компактная дисковая борона «бабочка» от «ДИАС» выпускается в трёх размерах — с рабочей шириной захвата 4, 5 и 6 метров. Младшая модель с захватом 4 метра агрегатируется с тракторами мощностью от 120 до 180 лошадиных сил и обеспечивает производительность около 4–5 гектаров в час при рабочей скорости 10–12 километров в час. Она ориентирована на хозяйства с пашней до 1500 гектаров, где важна манёвренность и возможность быстро переезжать между удалёнными полями [web_7_2_0_0].
Средняя модель с захватом 5 метров работает с тракторами 180–220 лошадиных сил и обрабатывает 5–6 гектаров в час. Старшая модель с захватом 6 метров требует тракторов мощностью 220–300 лошадиных сил и обеспечивает производительность до 7 гектаров в час. За восьмичасовую смену старшая модель обрабатывает 50–60 гектаров, что для хозяйства с пашней 2000–3000 гектаров означает возможность завершить цикл предпосевной подготовки за две-три недели. Транспортная ширина всех трёх моделей одинакова — 2,5 метра, что является главным конструктивным преимуществом схемы «бабочка» [web_7_2_0_1].
Глубина обработки для всех моделей регулируется от 5 до 15 сантиметров. Масса орудий составляет от 3500 до 5500 килограммов в зависимости от ширины захвата. Все модели комплектуются домкратами для облегчения агрегатирования с трактором, что позволяет одному механизатору навесить орудие без помощника. Гарантийный срок — 24 месяца, что отражает уверенность производителя в надёжности конструкции [web_7_2_0_1].
Транспортная ширина 2,5 метра — не просто технический параметр, а фактор, напрямую влияющий на экономику хозяйства. Орудия с транспортной шириной более 2,5 метра требуют оформления специального разрешения для перевозки по дорогам общего пользования, а при ширине свыше 3,8 метра — сопровождения автомобилем прикрытия. Это означает дополнительные затраты, временные задержки и необходимость планирования переездов заранее. Компактная борона «ДИАС» избавлена от этих ограничений: механизатор переводит орудие в транспортное положение гидравликой из кабины и едет на следующее поле без остановок [web_7_2_0_0].
В хозяйствах, где поля разделены автотрассами или расположены на значительном удалении друг от друга, это преимущество становится решающим. Время переезда между полями сокращается в несколько раз, а необходимость в сопровождении отпадает. На узких полевых дорогах, где четырёхметровое орудие не проходит, компактная борона «бабочка» перемещается свободно, не рискуя задеть придорожные сооружения или кюветы. Для среднего хозяйства с полями, разбросанными на 30–50 километров, экономия времени на переездах за сезон может составить десятки часов [web_7_2_0_1].
Экономическое обоснование выбора компактной бороны «ДИАС» строится на трёх факторах. Производительность — при рабочей скорости 10–12 километров в час и ширине захвата 6 метров орудие обрабатывает около 7 гектаров в час. За восьмичасовую смену это 50–60 гектаров. Тяговое сопротивление трёхрядной схемы на 18–20% ниже, чем у четырёхрядной, что позволяет снизить рабочую скорость до 10–12 километров в час без потери качества и сэкономить 15–18% топлива в расчёте на гектар. На площади 3000 гектаров экономия составляет десятки тысяч литров дизельного топлива за сезон [web_7_2_0_1].
Сокращение количества проходов — второй экономический аргумент. Компактная борона за один проход выполняет рыхление, крошение, перемешивание органики, подрезание сорняков и выравнивание поверхности. Каждый сокращённый проход — это экономия топлива, амортизации трактора, рабочего времени и снижение уплотняющего воздействия ходовой системы на почву. Третий фактор — экономия на переездах. Транспортная ширина 2,5 метра исключает затраты на разрешения и сопровождение, а время переезда между полями сокращается до минимума. Расчётный срок службы орудия — 5–8 лет, гарантия — 24 месяца [web_7_2_0_1].
Выбор модели компактной бороны определяется площадью обрабатываемых угодий и составом тракторного парка. Для хозяйства с пашней до 1000 гектаров и тракторами класса 2,0–3,0 достаточно модели с захватом 4 метра. Хозяйствам с пашней 1000–2000 гектаров и тракторами класса 3,0 целесообразно рассматривать модель с захватом 5 метров. Крупным предприятиям с тракторами класса 3,0–4,0 и пашней 2000–3000 гектаров подойдёт старшая модель с захватом 6 метров. Все три модели доступны с одним и тем же набором опций — дисками «Ромашка» или «DROP», спиральным катком, домкратами — и различаются только шириной захвата и массой [web_7_2_0_0].
Тип почвы определяет выбор дисков. На лёгких и средних почвах достаточно дисков «Ромашка» — проверенного и недорогого решения. На переувлажнённых почвах, где обычные диски склонны к налипанию, предпочтительны диски «DROP» с их улучшенным самоочищением. На полях с большим объёмом пожнивных остатков критически важно межрядное расстояние 900 миллиметров, которое у трёхрядной схемы исключает забивание. Цельнорамная конструкция компактной серии проще и дешевле секционных широкозахватных орудий, а схема «бабочка» обеспечивает транспортную ширину 2,5 метра, недостижимую для цельнорамных модулей. Для хозяйств, работающих на полях, разделённых автотрассами, возможность перевозки орудия по дорогам общего пользования без специального разрешения может оказаться решающим фактором при выборе [web_7_2_0_1].
Компактная дисковая борона от производителя «ДИАС» — это орудие, в котором трёхрядная патентованная расстановка рабочих органов объединена со секционной рамой типа «бабочка», обеспечивающей транспортную ширину 2,5 метра. Три ряда сферических дисков диаметром 560 миллиметров на индивидуальных стойках, зеркальная схема первого ряда, независимая регулировка угла атаки и спиральный шлейф-каток создают агрегат, способный за один проход заменить два-три прохода четырёхрядной бороны. Снижение тягового сопротивления на 18–20% и экономия топлива на 15–18% в расчёте на гектар делают компактную борону не просто альтернативой, а зачастую более рациональным выбором. Для хозяйств, стремящихся сократить сроки полевых работ, обеспечить мобильность при переездах между удалёнными полями и получить качественное посевное ложе за один проход, компактная дисковая борона «ДИАС» остаётся одним из самых технологически и экономически обоснованных решений в классе среднеразмерных орудий для сплошной обработки почвы.
