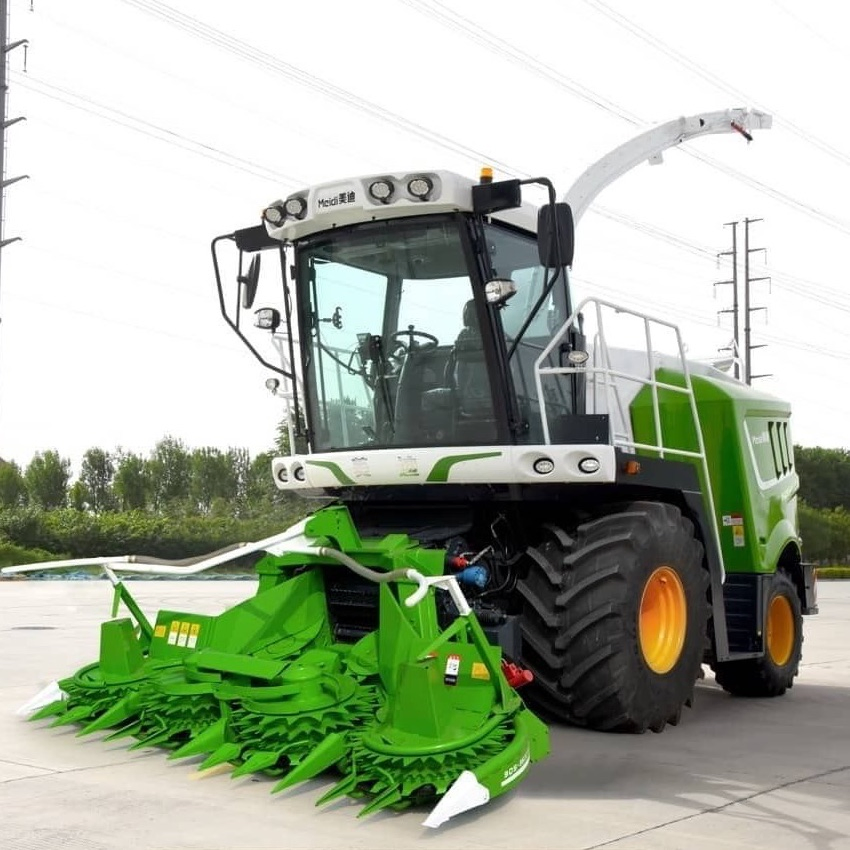

Кормоуборочный комбайн 4QZ-3500

Самоходный кормоуборочный комбайн с двигателем 400 л.с. и складной кукурузной жаткой 3,5 м для заготовки силоса на малых и средних площадях

4QZ-3500 — самоходный силосоуборочный комбайн производства JOTEC International Heavy Industry, построенный по схеме прямого уборочного потока: жатка — питающий аппарат — измельчающий барабан — домолотчик зерна — метательный ротор — силосопровод. Машина рассчитана на уборку кукурузы на силос и зелёных кормовых трав в хозяйствах с площадями, где жатка 4,5 м избыточна, а производительность 3,5-метрового захвата достаточна. Комбайн прошёл полевые испытания в ряде регионов России и адаптирован под местные агроусловия.

Двигатель и трансмиссия

Шестицилиндровый турбодизель YUCHAI мощностью 400 л.с. (294 кВт) с интеллектуальной системой контроля мощности и экономии топлива по отбору мощности. Радиатор установлен по центру машины для оптимального охлаждения, конструкция насоса включает двойную прямую связь. Привод ходовой части — гидростатический, рабочая скорость регулируется в диапазоне 3–12 км/ч.

Измельчающий аппарат и домолотчик зерна

Измельчающий барабан оснащён 20 подвижными ножами в шевронном двухрядном расположении — это исключает наматывание массы и обеспечивает равномерный рез. Двусторонние неподвижные ножи с обоюдоострыми сменными шпинделями повышают ресурс режущей кромки. Автоматическая система заточки ножей встроена в стандартную комплектацию. Длина резки регулируется в четырёх ступенях: 11 / 16 / 22 / 32 мм.

Домолотчик зерна с высокопрочным роликом диаметром 250 мм обеспечивает дробление семян на уровне 97% — это критически важно для усвоения питательных веществ животными и повышения энергетической ценности силоса. Ролик допускает быструю замену.

Технические характеристики

Жатка и питающий узел

В базовой комплектации поставляется складная дисковая кукурузная жатка шириной захвата 3,5 м с прямым приводом валов — без промежуточных цепных передач, что снижает потери мощности и упрощает обслуживание. Складная конструкция уменьшает транспортные габариты при перебазировке между полями. Опционально доступен подборщик валков шириной 3 м для уборки подвяленных трав.

Четырёхвальцовый питающий аппарат обеспечивает постоянную и равномерную подачу массы к измельчающему барабану. Двухступенчатая трансмиссия питателя и боковое открывание корпуса упрощают доступ к узлам при обслуживании.

Силосопровод

Конструкция силосопровода обеспечивает мощный выброс измельчённой массы и её оптимальную подпрессовку в прицеп. Угол поворота — 190°, управление возможно из кабины или с пульта дистанционного управления. Восемь утолщённых метательных лопастей, регулируемый зазор канала и съёмный приводной шпиндель обеспечивают стабильную дальность и точность подачи. Вращающаяся опорная плита коробчатого типа оснащена сменной верхней изнашиваемой пластиной и аккумулятором.

Кабина и оснащение

Кабина в стандартной комплектации оборудована кондиционером с функциями охлаждения и подогрева, сиденьем на механической подвеске, гидростатическим приводом управления и большим монитором с выводом параметров работы двигателя, измельчителя и силосопровода. Панорамное остекление обеспечивает обзор жатки и зоны метания.

Эксплуатационные преимущества

• Баланс мощности и компактности. 400 л.с. и жатка 3,5 м — достаточно для малых и средних площадей без избыточной массы и расхода топлива.
• Качество измельчения. 20 шевронных ножей и 4-ступенчатая регулировка длины резки дают фракцию от 11 до 32 мм под любые требования к силосу.
• Домолотчик с эффективностью 97%. Дробление зерна повышает питательность силоса и усвояемость крахмала животными.
• Автоматическая заточка ножей. Встроенная система поддерживает остроту режущей кромки без остановки комбайна на обслуживание.
• Складная жатка. Уменьшенные транспортные габариты — удобство перебазировки между полями.
• Дистанционное управление силосопроводом. Пульт управления позволяет оператору контролировать направление выгрузки без переключения внимания с процессом уборки.
