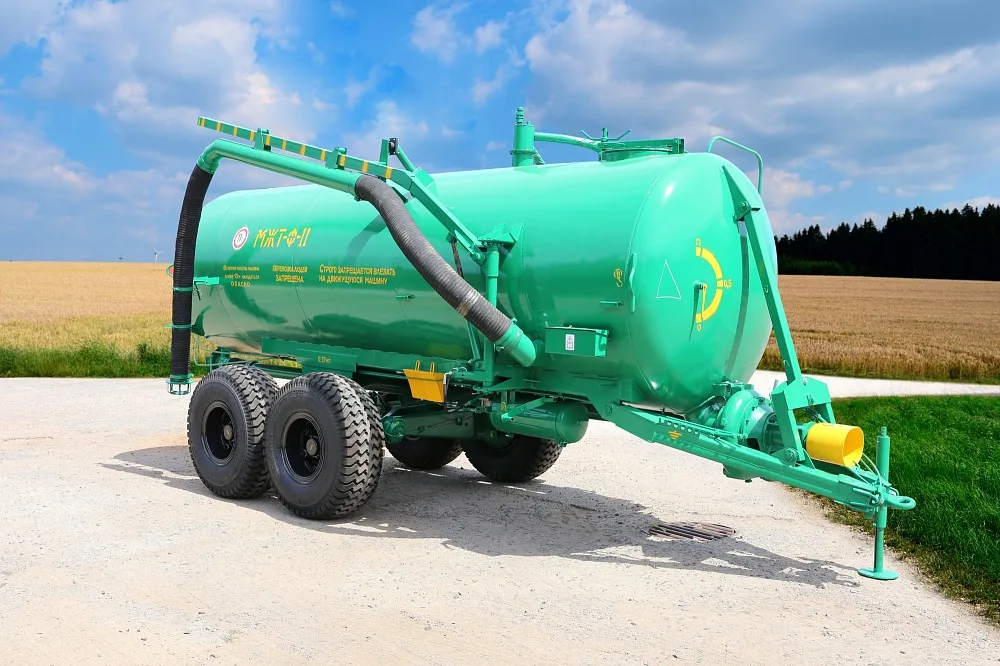

Машина для внесения жидких органических удобрений МЖТ-Ф-11

Прицепная вакуумная цистерна объёмом 11 м³ для самозагрузки, транспортировки, перемешивания и сплошного поверхностного внесения жидких органических удобрений

МЖТ-Ф-11 — прицепная цистерна-разбрасыватель производства завода «БобруйскАгроМаш», предназначенная для работы с навозной жижей, жидким навозом, стоками животноводческих комплексов и другими жидкими органическими удобрениями. Машина выполняет полный цикл операций: самозагрузку из накопителя или лагуны глубиной до 3,5 м, перемешивание содержимого во время транспортировки, поверхностное распределение по полю с регулируемой нормой внесения. Дополнительно используется для перевозки технической воды, мойки машин, тушения пожаров и полива дорог.

Конструкция и принцип работы

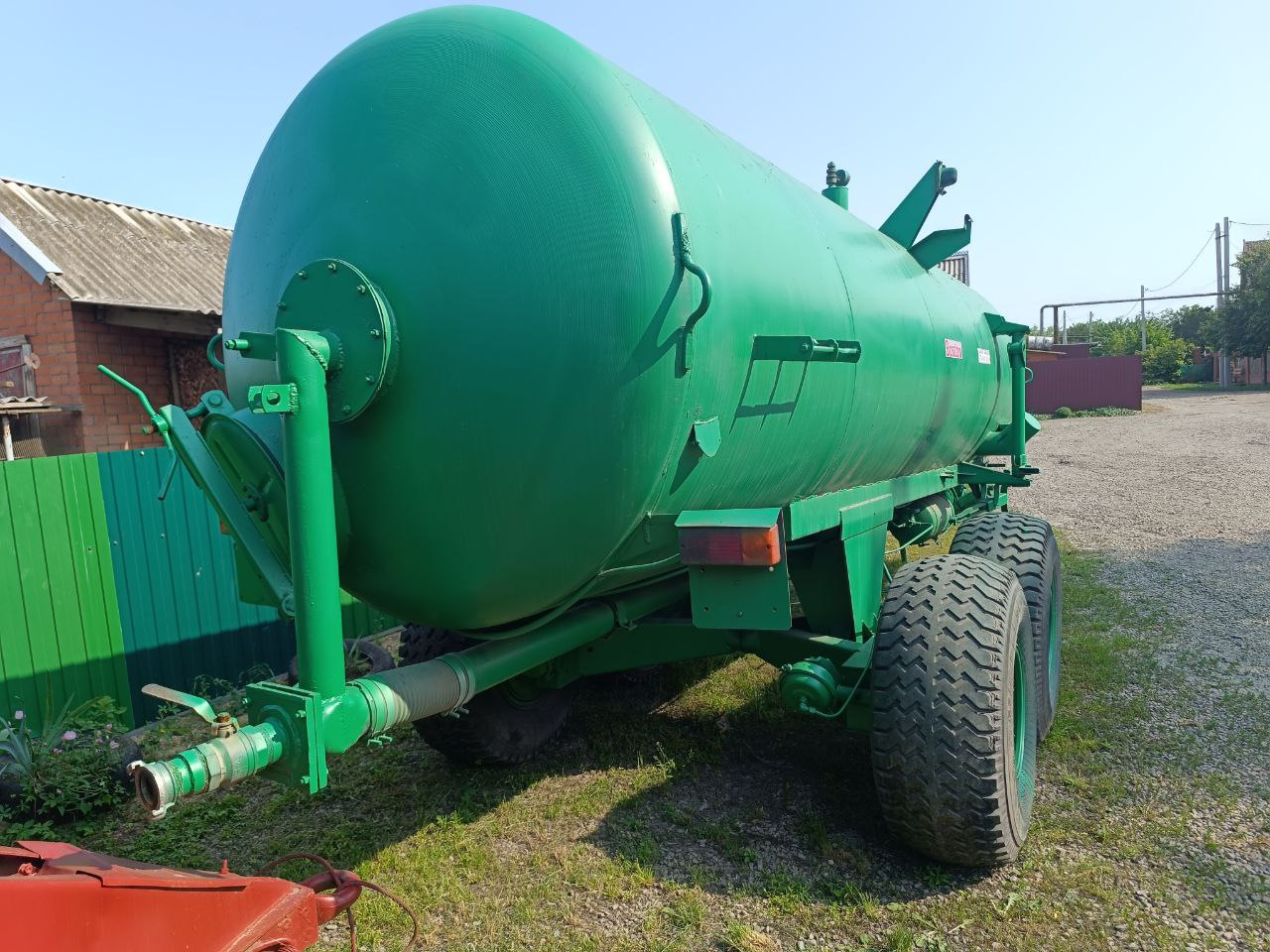

Цистерна цилиндрической формы с эллиптическими днищами — сварная, несущая конструкция. На ней смонтированы все узлы машины. Внутри установлены перегородки для гашения гидравлических ударов при транспортировке жидкости. Толщина стенок резервуара — около 5 мм.

Самозагрузка осуществляется вакуумной системой, состоящей из двух вакуумных насосов и гидромотора ГМШ-32-3-Л. Система создаёт разрежение в цистерне до 0,068 МПа, после чего жидкость засасывается через заправочный рукав. Штанга заправочная поворачивается на угол до 90° и опускает рукав на глубину до 3,5 м от уровня земли — управление гидроцилиндрами из кабины трактора. Время полной самозагрузки — 5–8 минут.

Перемешивание и подача жидкости на разливочное устройство выполняется центробежным насосом с производительностью до 1200 л/мин. Переключающее устройство направляет поток жидкости: на перемешивание внутри цистерны или на разливочное устройство для внесения. Ширина внесения — 6–12 м, норма регулируется в диапазоне 10–60 т/га.

Технические характеристики

Параметр	Значение
Тип	Прицепная, вакуумная цистерна
Объём цистерны	11 м³
Грузоподъёмность	11 т
Время самозагрузки	5–8 мин
Глубина забора жидкости	до 3,5 м
Производительность насоса	до 1200 л/мин
Ширина внесения	6–12 м
Норма внесения	10–60 т/га
Неравномерность внесения	не более ±25%
Рабочая скорость	до 10 км/ч
Транспортная скорость	до 25 км/ч
Производительность основного времени	40 т/ч
Масса машины	3950 кг
Распределение полной массы: на сцепную петлю / на ходовую часть	1700 / 12 600 кг
Рабочее давление в гидросистеме	не более 16 МПа
Дорожный просвет	не менее 350 мм
Колея	2050 мм
Количество шин / размер	4 / 16,5/70-18
Габариты (Д × Ш × В)	8000 × 2500 × 3400 мм
Тяговый класс трактора	3,0
Тип ТСУ	ТСУ-2 / ТСУ-2В
Обслуживание	1 тракторист

Агрегатирование

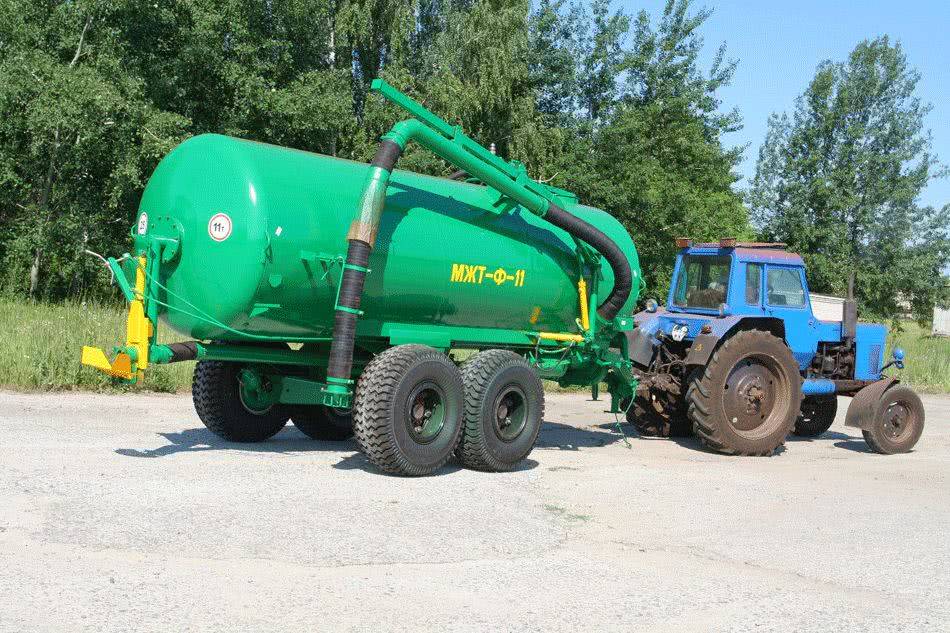

Машина агрегатируется с колёсными тракторами тягового класса 3,0 — МТЗ-1523 и аналогичными, мощностью от 110 до 130 л.с. Требования к трактору: ВОМ на 540 об/мин, тягово-сцепное устройство ТСУ-2 или ТСУ-2В, вывод гидросистемы, пневматический привод тормозов и розетка для подключения электрооборудования. Дышло состоит из двух лонжеронов, шарнирно соединённых с цистерной, с опорой для удержания машины в горизонтальном положении при отсоединении от трактора.

Тормозная система и электрооборудование

Тормозная система — колодочные тормоза с двумя независимыми приводами: пневматическим от трактора, действующим на все колёса одновременно с торможением трактора, и механическим ручным стояночным, действующим на передние колёса. Электрооборудование включает фонари и световозвращатели — передние белые, боковые оранжевые, задние красные.

Модификации

МЖТ-Ф-11 выпускается в нескольких исполнениях:

Стандартная — полная комплектация с вакуумной системой самозагрузки, центробежным насосом и перемешиванием.
С внутренним покрытием — двухкомпонентная эпоксидная эмаль внутри цистерны для защиты от агрессивных сред и продления ресурса.
Усиленная — усиленная подвеска, удлинённые лонжероны, внутреннее эпоксидное покрытие, грузоподъёмность увеличена до 14 т.
Без системы самозагрузки — с центробежным насосом для выгрузки и системой перемешивания; загрузка через верхний люк автономными средствами.
Пустая цистерна — без насосов и соответствующей комплектации, сзади сливной кран.

Эксплуатационные преимущества

Полный цикл без вспомогательной техники. Самозагрузка из лагуны, перемешивание, транспортировка и внесение — одной машиной, без погрузчиков и стационарных насосных станций.
Быстрая самозагрузка. Вакуумная система заполняет 11 м³ за 5–8 минут с глубины до 3,5 м.
Регулируемая норма. Диапазон 10–60 т/га позволяет работать с удобрениями разной концентрации — от слабой навозной жижи до плотных стоков.
Защита от гидроударов. Внутренние перегородки цистерны гасят колебания жидкости при транспортировке, повышая устойчивость агрегата.
Многофункциональность. Помимо внесения удобрений — перевозка технической воды, мойка машин, тушение пожаров, полив дорог.
Ремонтопригодность. Понятная конструкция, минимум электроники, свободный доступ к насосам и арматуре.
