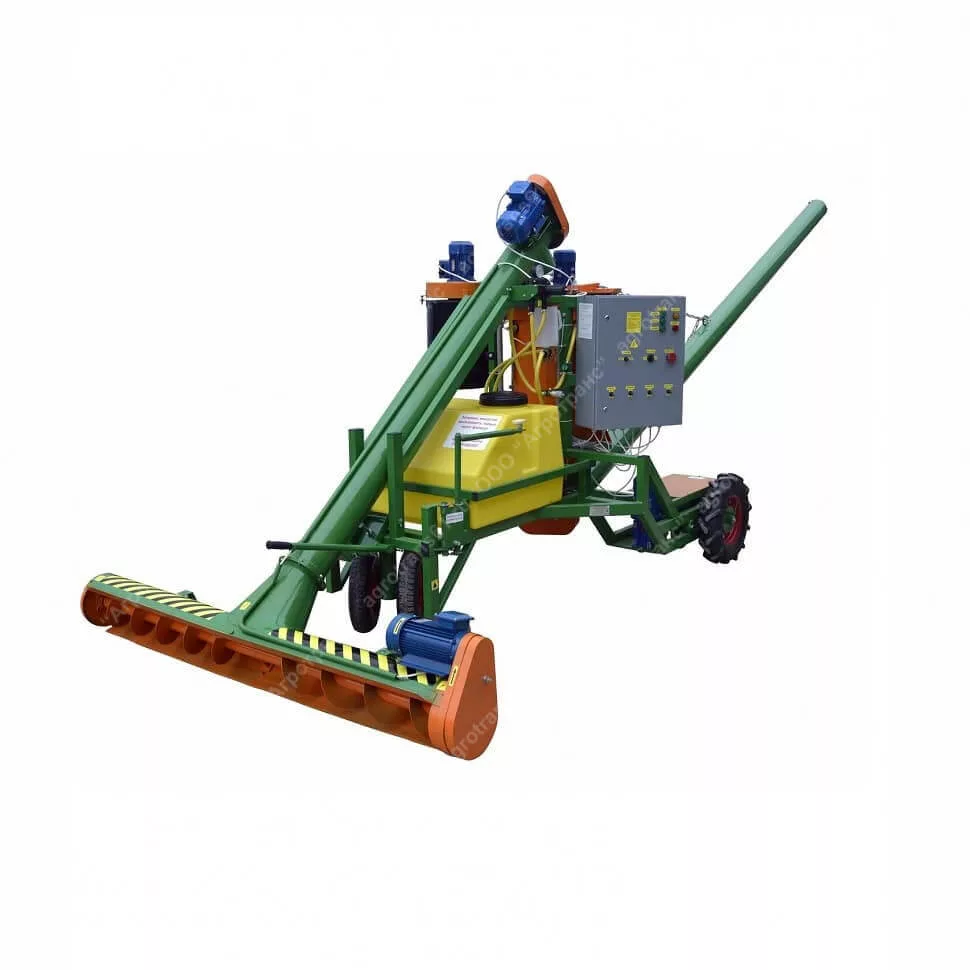

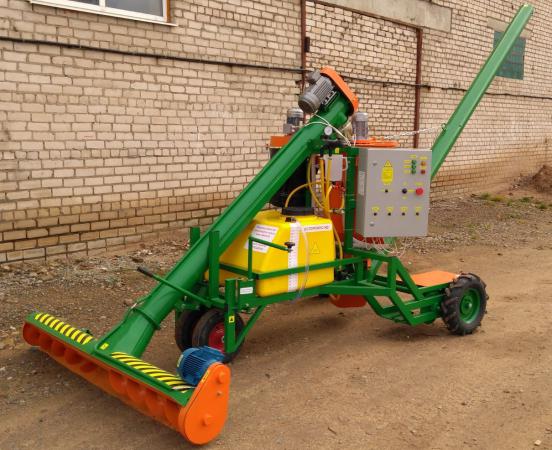

Протравливатель семян камерный ПСК‑15М: самопередвижной комплекс с компьютерным управлением и системой аспирации

ПСК‑15М — самопередвижной камерный протравливатель с электроприводом и компьютерным управлением дозирования рабочего раствора, предназначенный для предпосевной обработки семян зерновых, бобовых и технических культур водными растворами пестицидов. Также может использоваться для обработки семечка подсолнечника. Машина забирает семена из бурта, обрабатывает их в модуле дозированного смешивания и выгружает протравленное зерно в кузов грузового автомобиля — производительность достигает 20 т/ч (до 22 т/ч на пшенице плотностью не менее 780 кг/м³). Ориентирована на предприятия агропромышленного комплекса и фермерские хозяйства, где требуется высокая производительность при разумных габаритах и энергопотреблении.

Назначение и агрономический эффект

• Защита от инфекций. Равномерное нанесение рабочего раствора уничтожает поверхностную и внутреннюю микрофлору семян, снижая риск заболеваний всходов и гибели побегов.
• Гибкость составов. Можно использовать не только протравители, но и баковые смеси с микроудобрениями и стимуляторами роста.
• Равномерность покрытия. Дисковый распылитель с увеличенным углом распыла и вибрационный питатель обеспечивают равномерное нанесение раствора на свободно падающее зерно — полнота протравливания от 80 до 100%.
• Минимальное травмирование. Силовое размыкание подбирающего и подающего шнеков (без редуктора), непрерывный виток и специальная труба сводят механическое повреждение к минимуму — не более 1%.
• Контроль влажности. Увеличение влажности семян после обработки — не более 1%, что важно для последующего хранения и равномерного высева.

Чем ПСК‑15М отличается от МПС‑10М и ПС‑20УК

ПСК‑15М занимает промежуточное положение между малогабаритными протравливателями (МПС‑10М) и крупными камерными моделями (ПС‑20УК). От МПС‑10М он отличается большей производительностью (до 20 т/ч против 10 т/ч), компьютерным управлением дозирования (вместо микропроцессорного), расширенным баком (200–210 л против 100 л), удлинённым выгрузным шнеком (4,4 м) и большей массой (800 кг против 450 кг). От ПС‑20УК — меньшей мощностью (6,0 кВт против 5,81–6,62 кВт) и массой (800 кг против 1020 кг), а также отсутствием тарельчатого распылителя (используется дисковый). Ключевое преимущество ПСК‑15М — система аспирации и компьютерное управление расходом жидкости, которых нет в базовой комплектации ПС‑20УК.

Как работает протравливатель

Принцип работы ПСК‑15М построен на синхронизации подачи семян и рабочей жидкости с помощью трёх ёмкостных датчиков уровня:

1. Забор семян. Агрегат устанавливается у торца бурта. Подбирающий шнек забирает зерно с поверхности и передаёт его в подающий шнек. Силовое размыкание шнеков позволило убрать редуктор, который в традиционных схемах травмирует зерно. Опорные колёса загрузочного шнека копируют поверхность грунта.
2. Заполнение модуля. Непротравленное зерно поступает через загрузочный шнек в верхнюю камеру модуля дозированного смешивания (МДС). При заполнении камеры до уровня нижнего датчика включаются насос подачи раствора, питатель семян с распылителем и выключается двигатель самохода — начинается процесс протравливания.
3. Дозирование и распыление. Зерно проходит через дозатор с регулируемой заслонкой на вибрационный питатель. Виброколебания питателя обеспечивают равномерную подачу зерна в зону распыла. Дисковый распылитель с увеличенным углом наносит рабочий раствор на свободно падающее зерно. Мембранный насос подаёт раствор из бака (200–210 л) с диапазоном дозирования 0,5–4,0 л/мин. Компьютерное управление обеспечивает точную дозировку.
4. Система аспирации. Вентилятор (производительность 350 м³/ч) удаляет пыль из камеры протравливания. Пыль не адсорбирует рабочий раствор — экономия препарата до 10–15% при том же качестве обработки.
5. Выгрузка. Протравленное зерно собирается в нижней части модуля и поступает в выгрузной шнек (длина 4,4 м, диаметр 170 мм). Прямоточный метод выгрузки обеспечивает более полное заполнение кузова. Высота выгрузки — до 4,0–4,5 м, что позволяет загружать семена в машины с наращенными бортами.
6. Управление. Три режима: наладочный (для проверки, настройки и промывки) и два автоматических — А2 (для буртов высотой более 1,5 м) и А3 (для буртов менее 1,5 м). Компьютерное управление с визуализацией процесса.

Конструкция и основные узлы

• Рама с ходовой частью. Самопередвижная конструкция с задним приводом — обеспечивает устойчивое движение на бурт без пропусков и торможения. Скорость при протравливании — до 0,5 м/мин. Рулевой механизм обеспечивает маневрирование.
• Модуль дозированного смешивания (МДС). Состоит из трёх камер: верхней (с тремя ёмкостными датчиками уровня), средней (с дозатором зерна и регулируемой заслонкой) и нижней (для протравливания и отвода зерна в выгрузной шнек).
• Загрузочный шнек с силовым размыканием. Отсутствие редуктора увеличивает проходное сечение шнека, что повышает производительность и снижает дробление семян. Толщина внутренней кромки витка — 6 мм (в полтора раза больше, чем у многих аналогов). Диаметр шнека — 170 мм. Опорные колёса копируют рельеф.
• Выгрузной шнек. Длина 4,4 м, диаметр 170 мм — совпадает с загрузочным. Прямоточный метод выгрузки. Брезентовая вставка предотвращает просыпание протравленного зерна из модуля в шнек.
• Бак для рабочей жидкости. Ёмкость 200–210 л с горловиной и фильтром. Опционально — дополнительный насос для постоянного перемешивания рабочей жидкости.
• Мембранный насос. Энергоэффективный, не требует дополнительного обслуживания в процессе эксплуатации.
• Дисковый распылитель. С увеличенным углом распыла — обеспечивает качественное покрытие зерна раствором пестицида.
• Система аспирации. Вентилятор 350 м³/ч удаляет пыль из камеры, сокращая потери препарата.
• Пульт управления. Компьютерное управление с визуализацией процесса. Три режима работы. Защита электродвигателей от перегрузок.

Ключевые характеристики

Электродвигатели

Практические преимущества

• Компьютерное управление дозированием. Точный контроль расхода рабочей жидкости с визуализацией процесса — оператор видит и настраивает параметры в реальном времени, исключая перерасход или недовнесение препарата.
• Система аспирации. Вентилятор 350 м³/ч удаляет пыль из камеры протравливания — экономия препарата до 10–15% при том же качестве обработки. Особенно эффективна при работе с пылящим зерном.
• Высокая производительность. До 20 т/ч (до 22 т/ч на пшенице) — за смену агрегат способен обработать более 100 т семян. При этом энергопотребление — всего 6,0 кВт.
• Самопередвижной агрегат с задним приводом. Не требует буксировки трактором — перемещается самостоятельно вдоль бурта со скоростью до 0,5 м/мин. Задний привод обеспечивает устойчивое движение на бурт без пропусков и торможения.
• Два автоматических режима. А2 — для высоких буртов (более 1,5 м), А3 — для низких (менее 1,5 м). Это позволяет адаптировать работу под условия на площадке.
• Минимальное травмирование семян. Силовое размыкание шнеков (без редуктора), непрерывный виток, специальная труба и совпадающие диаметры шнеков (170 мм) — повреждение не более 1%. При этом рабочая скорость протравливателя снижена за счёт большего диаметра шнеков, что дополнительно уменьшает травмирование.
• Износостойкость шнеков. Толщина внутренней кромки витка 6 мм — в полтора раза больше, чем у многих аналогов.
• Высокая выгрузка. Длина выгрузного шнека 4,4 м и высота выгрузки до 4,5 м позволяют загружать семена напрямую в кузова грузовиков с наращенными бортами — без промежуточной тары.
• Прямоточная выгрузка. Более полное заполнение кузова семенами — сокращает время на погрузку.
• Расширенная гарантия. 2 года на машину, 3 года на электродвигатели — больше стандартных 12 месяцев у многих аналогов.
• Удобство транспортировки. Компактные габариты в транспортном положении (3200 × 2120 × 2090 мм) позволяют перевозить до 10 единиц ПСК‑15М в одной стандартной фуре.

Настройка и нормы внесения

• Водорастворимые препараты: ориентируйтесь на 7–10 л раствора на 1 тонну семян (если производитель препарата не указал иное).
• Жидкие концентрированные препараты: норму подбирают по инструкции к препарату; обычно используют диапазон 5–10 л/т.
• Контроль расхода: компьютерное управление обеспечивает точную дозировку. Диапазон производительности системы дозирования жидкости — 0,5–4,0 л/мин. Манометр позволяет контролировать давление в системе.
• Фильтрация: перед заливкой в бак раствор должен быть тщательно перемешан и процежен — это предотвращает засорение распылителя и перебои в подаче.
• Калибровка: перед началом работы проводят пробный цикл в наладочном режиме — оценивают полноту покрытия семян, отсутствие крупных капель и равномерность потока. При смене обрабатываемой культуры калибровку повторяют.

Опции и дополнительное оснащение

• Удлинённый выгрузной шнек. Позволяет увеличить высоту выгрузки до 4,5 м — для загрузки в высокобортные грузовики.
• Дополнительный насос для перемешивания рабочей жидкости. Обеспечивает постоянную циркуляцию раствора в баке — препарат не оседает, концентрация остаётся стабильной.
• Брезентовая вставка в выгрузной шнек. Предотвращает просыпание протравленного зерна.
• Выгрузной раструб. Для удобства загрузки транспортных средств.
• Система промывки. Упрощает очистку гидрокоммуникаций после работы.

На что обратить внимание при работе

• Площадка. Работа рассчитана на грунт с твёрдым покрытием (асфальт, бетон, уплотнённая площадка). На мягком грунте самопередвижной ход и подборщик работают менее эффективно.
• Высота бурта. Выбор автоматического режима зависит от высоты бурта: А2 — более 1,5 м, А3 — менее 1,5 м. Правильный режим обеспечивает стабильную работу без пропусков.
• Плотность семян. Максимальная производительность (20–22 т/ч) достигается на пшенице плотностью не менее 780 кг/м³. Для менее плотных культур производительность будет ниже.
• Качество рабочей жидкости. Неоднородный раствор или примеси снижают качество протравливания и забивают распылитель — используйте фильтрацию и тщательное перемешивание.
• Режимы работы. Перед запуском в автоматическом режиме проверьте все узлы в наладочном режиме — убедитесь, что шнеки, насос, распылитель, вентилятор аспирации и механизм хода работают нормально.
• Безопасность. Протравливание — работа с пестицидами. Соблюдайте требования по СИЗ, вентиляции и утилизации промывных вод.
• Обслуживание. После каждой смены промывайте гидрокоммуникации и камеру чистой водой. В конце сезона — полная очистка бака, распылителя и шлангов, проверка уплотнений и смазка узлов. Мембранный насос не требует дополнительного обслуживания в процессе эксплуатации.
• Электропитание. Агрегат сохраняет характеристики при изменении напряжения от 342 до 418 В и частоты от 49 до 51 Гц — это важно при работе от нестабильной сети.
