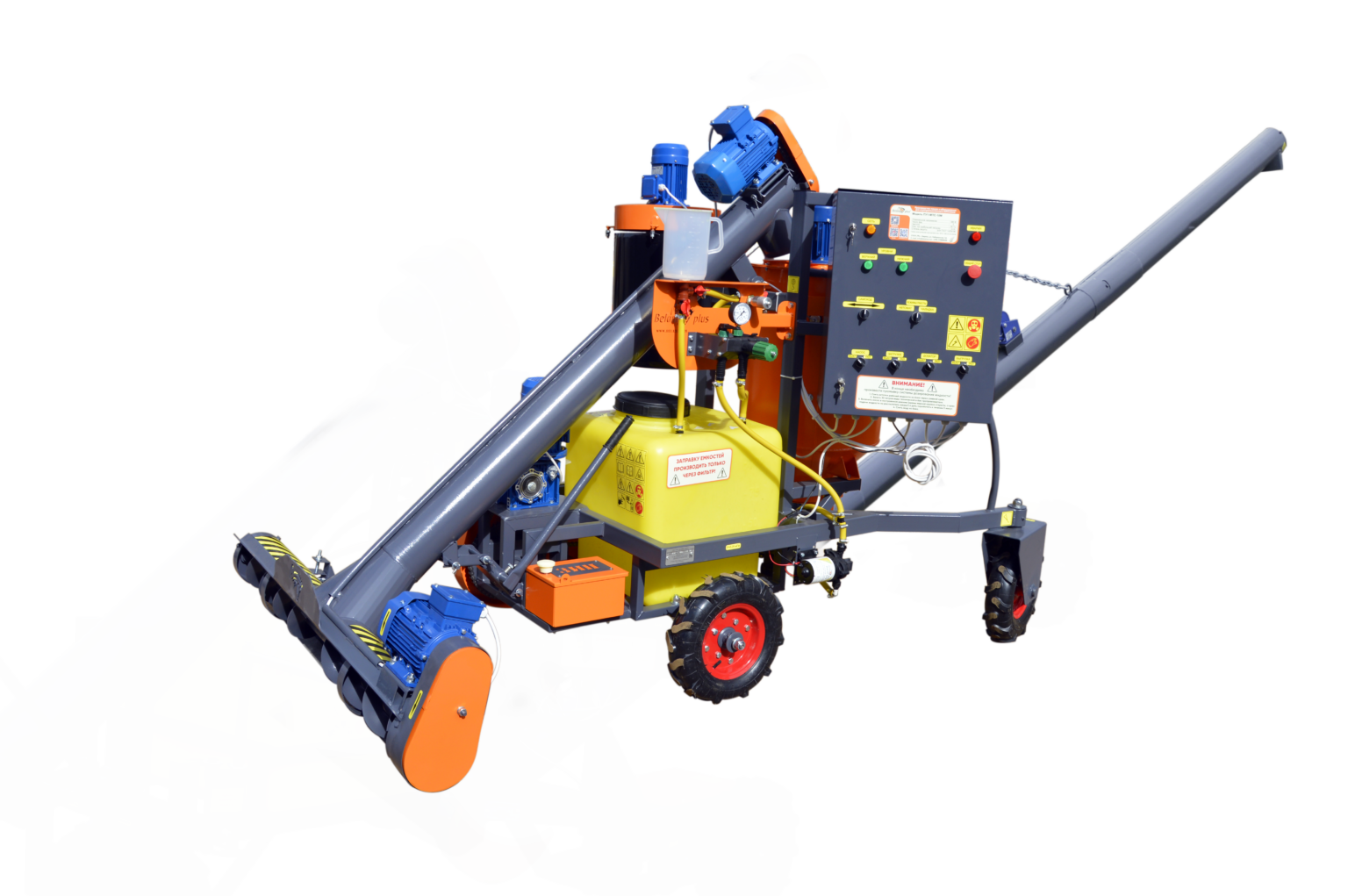

Протравливатель семян малогабаритный МПС‑10М: самопередвижной комплекс с системой аспирации для высокопроизводительной обработки

МПС‑10М — малогабаритный самопередвижной протравливатель с электроприводом и микропроцессорным управлением, предназначенный для предпосевной обработки семян зерновых, бобовых и технических культур водными растворами пестицидов. Также может использоваться для обработки семечка подсолнечника. Машина забирает семена из бурта, обрабатывает их в камере протравливания и выгружает протравленное зерно в транспортное средство — производительность составляет от 3 до 10 т/ч. Ориентирована на предприятия агропромышленного комплекса и фермерские хозяйства, где требуется высокая производительность при компактных габаритах.

Назначение и агрономический эффект

• Защита от инфекций. Равномерное нанесение рабочего раствора уничтожает поверхностную и внутреннюю микрофлору семян, снижая риск заболеваний всходов и гибели побегов.
• Гибкость составов. Можно использовать не только протравители, но и баковые смеси с микроудобрениями и стимуляторами роста.
• Равномерность покрытия. Дисковый веерный распылитель обеспечивает монодисперсность капель и стабильность рабочего процесса — полнота протравливания от 80 до 100%.
• Минимальное травмирование. Запатентованная система дозирования и распределения семян с непрерывным витком шнека сводит механическое повреждение к минимуму — не более 1%.
• Контроль влажности. Увеличение влажности семян после обработки — не более 1%, что важно для последующего хранения и равномерного высева.

Чем МПС‑10М отличается от МПС‑6М и МПС‑8

МПС‑10М — флагман в линейке малогабаритных протравливателей. От МПС‑8 он отличается тем, что забирает семена из бурта самостоятельно (как МПС‑6М), а не работает по схеме «из мешка в мешок». От МПС‑6М главное отличие — производительность: до 10 т/ч против 6 т/ч. При этом мощность, масса и габариты остаются теми же (5,5 кВт, 450 кг, 2500 × 1490 × 1750 мм) — рост производительности достигнут за счёт оптимизации подачи и протравливающей камеры, а не за счёт увеличения габаритов. Таким образом, МПС‑10М предлагает максимальную производительность на единицу массы и энергопотребления в линейке.

Как работает протравливатель

1. Забор семян. Агрегат устанавливается у торца бурта. Подбирающий шнек забирает зерно с поверхности и передаёт его в подающий шнек. Используется силовое размыкание подбирающего и подающего шнеков — это позволило убрать редуктор, который в традиционных схемах травмирует зерно.
2. Контроль уровня. Ёмкостные датчики уровня прямого включения в бункере задают работу механизмов в автоматическом режиме. При достижении верхнего уровня подача приостанавливается, при снижении — возобновляется. В отличие от датчиков нажимного типа, ёмкостные не дают пропусков при включении и выключении механизмов.
3. Дозирование и распыление. Мембранный насос подаёт рабочий раствор из бака (не менее 100 л) к дисковому веерному распылителю в камере смешивания. Распылитель обеспечивает монодисперсность капель — это повышает равномерность покрытия и снижает расход препарата. Регулятор давления с дросселем позволяет точно выставить дозу подачи с визуализацией. Диапазон производительности системы дозирования жидкости — 0–4,1 л/мин.
4. Система аспирации. Вентилятор (производительность 350 м³/ч) удаляет пыль из камеры протравливания. Это позволяет на 10–15% сократить потери препарата — пыль не адсорбирует рабочий раствор, и он достаётся семенам, а не уходит в отходы.
5. Выгрузка. Протравленные семена подаются выгрузным шнеком прямоточным методом — это обеспечивает более полное заполнение кузова транспортного средства. Высота выгрузки — до 2,6 м (опционально удлинённый шнек до 3,0 м).
6. Управление. Два режима: наладочный (для проверки, настройки, промывки) и автоматический (основной режим протравливания). Микропроцессорное управление автоматизирует технологический процесс.

Конструкция и основные узлы

• Рама с ходовой частью. Самопередвижная конструкция, перемещается вдоль бурта со скоростью до 0,7 м/мин.
• Подбирающий и подающий шнеки. Силовое размыкание шнеков позволило убрать редуктор — это снизило травмирование зерна и повысило надёжность. Толщина внутренней кромки витка — 6 мм (в полтора раза больше, чем у многих аналогов), что увеличивает износостойкость.
• Камера смешивания с дисковым веерным распылителем. Запатентованная система обеспечивает высокую надёжность, стабильность процесса и монодисперсность капель рабочего раствора.
• Система аспирации. Вентилятор 350 м³/ч удаляет пыль из камеры протравливания, сокращая потери препарата на 10–15%.
• Бак для рабочей жидкости. Ёмкость не менее 100 л. Опционально — дополнительный насос для перемешивания рабочей жидкости.
• Мембранный насос. Энергоэффективный, не требует дополнительного обслуживания в процессе эксплуатации.
• Шкаф управления с микропроцессором. Обеспечивает автоматическое управление, визуализацию процесса, два режима работы и кнопку «общий стоп». Используются комплектующие мирового лидера электрокомплектующих.
• Ёмкостные датчики уровня. Прямого включения, без механических контактов — чёткое срабатывание без пропусков и ложных сигналов.

Ключевые характеристики

Практические преимущества

• Максимальная производительность в линейке. До 10 т/ч — при тех же габаритах и мощности, что и у МПС‑6М. За смену агрегат способен обработать до 80 т семян, что критично в сжатые предпосевные сроки.
• Самопередвижной агрегат. Не требует буксировки трактором — перемещается самостоятельно вдоль бурта со скоростью до 0,7 м/мин. Это упрощает логистику и снижает зависимость от тракторного парка.
• Система аспирации. Вентилятор удаляет пыль из камеры протравливания — экономия препарата до 10–15% при том же качестве обработки. Особенно эффективна при работе с пылящим зерном.
• Дисковый веерный распылитель. Обеспечивает монодисперсность капель и стабильность распыла — это надёжнее и точнее, чем обычные форсунки, особенно при работе с вязкими препаратами.
• Минимальное травмирование семян. Силовое размыкание шнеков (без редуктора), непрерывный виток и специальная труба — повреждение не более 1%. Это критично для дорогих и хрупких семян, в том числе подсолнечника.
• Износостойкость шнеков. Толщина внутренней кромки витка 6 мм — в полтора раза больше, чем у многих аналогов. Это увеличивает срок службы шнеков и снижает затраты на замену.
• Энергоэффективный мембранный насос. Не требует дополнительного обслуживания в процессе эксплуатации — снижает трудозатраты на ТО.
• Микропроцессорное управление. Автоматизация процесса с визуализацией — оператору достаточно контролировать приборы, не вмешиваясь в работу вручную.
• Удобство транспортировки. Компактные габариты в транспортном положении (2500 × 1490 × 1750 мм) позволяют перевозить до 10 единиц МПС‑10М в одной стандартной фуре.
• Расширенная гарантия. 2 года — больше стандартных 12 месяцев у многих аналогов.

Настройка и нормы внесения

• Водорастворимые препараты: ориентируйтесь на 7–10 л раствора на 1 тонну семян (если производитель препарата не указал иное).
• Жидкие концентрированные препараты: норму подбирают по инструкции к препарату; обычно используют диапазон 5–10 л/т.
• Контроль расхода: фактический расход раствора проверяют по градуировке бака и регулятору давления с дросселем. Диапазон производительности системы дозирования жидкости — 0–4,1 л/мин, что позволяет гибко настраивать подачу под разные нормы.
• Фильтрация: перед заливкой в бак раствор должен быть тщательно перемешан и процежен — это предотвращает засорение распылителя и перебои в подаче.
• Калибровка: перед началом работы проводят пробный цикл в наладочном режиме — оценивают полноту покрытия семян, отсутствие крупных капель и равномерность потока. При смене обрабатываемой культуры калибровку повторяют.

Опции и дополнительное оснащение

• Удлинённый выгрузной шнек. Позволяет увеличить высоту выгрузки до 3,0 м — удобно для загрузки семян в кузов высокобортных грузовиков.
• Дополнительный насос для перемешивания рабочей жидкости. Обеспечивает постоянную циркуляцию раствора в баке — препарат не оседает, концентрация остаётся стабильной.
• Вставка для выгрузного шнека. Направляет поток зерна при выгрузке, снижая распыл и потери.

На что обратить внимание при работе

• Площадка. Работа рассчитана на грунт с твёрдым покрытием (асфальт, бетон, уплотнённая площадка). На мягком грунте самопередвижной ход и подборщик работают менее эффективно.
• Качество рабочей жидкости. Неоднородный раствор или примеси снижают качество протравливания и забивают распылитель — используйте фильтрацию и тщательное перемешивание.
• Настройка датчиков уровня. Ёмкостные датчики прямого включения предварительно настраиваются при сборке, но при переполнении бункера может потребоваться поднастройка.
• Режимы работы. Перед запуском в автоматическом режиме проверьте все узлы в наладочном режиме — убедитесь, что шнеки, насос, распылитель, вентилятор аспирации и механизм хода работают нормально.
• Безопасность. Протравливание — работа с пестицидами. Соблюдайте требования по СИЗ, вентиляции и утилизации промывных вод.
• Обслуживание. После каждой смены промывайте гидрокоммуникации и камеру чистой водой. В конце сезона — полная очистка бака, распылителя и шлангов, проверка уплотнений и смазка узлов. Мембранный насос не требует дополнительного обслуживания в процессе эксплуатации.
