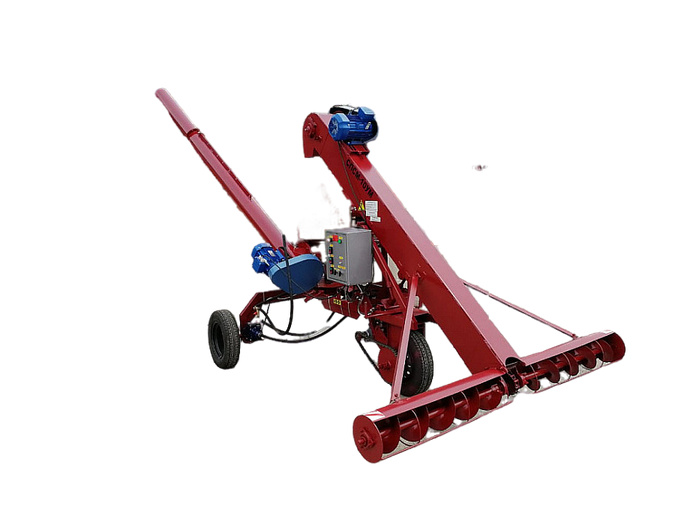

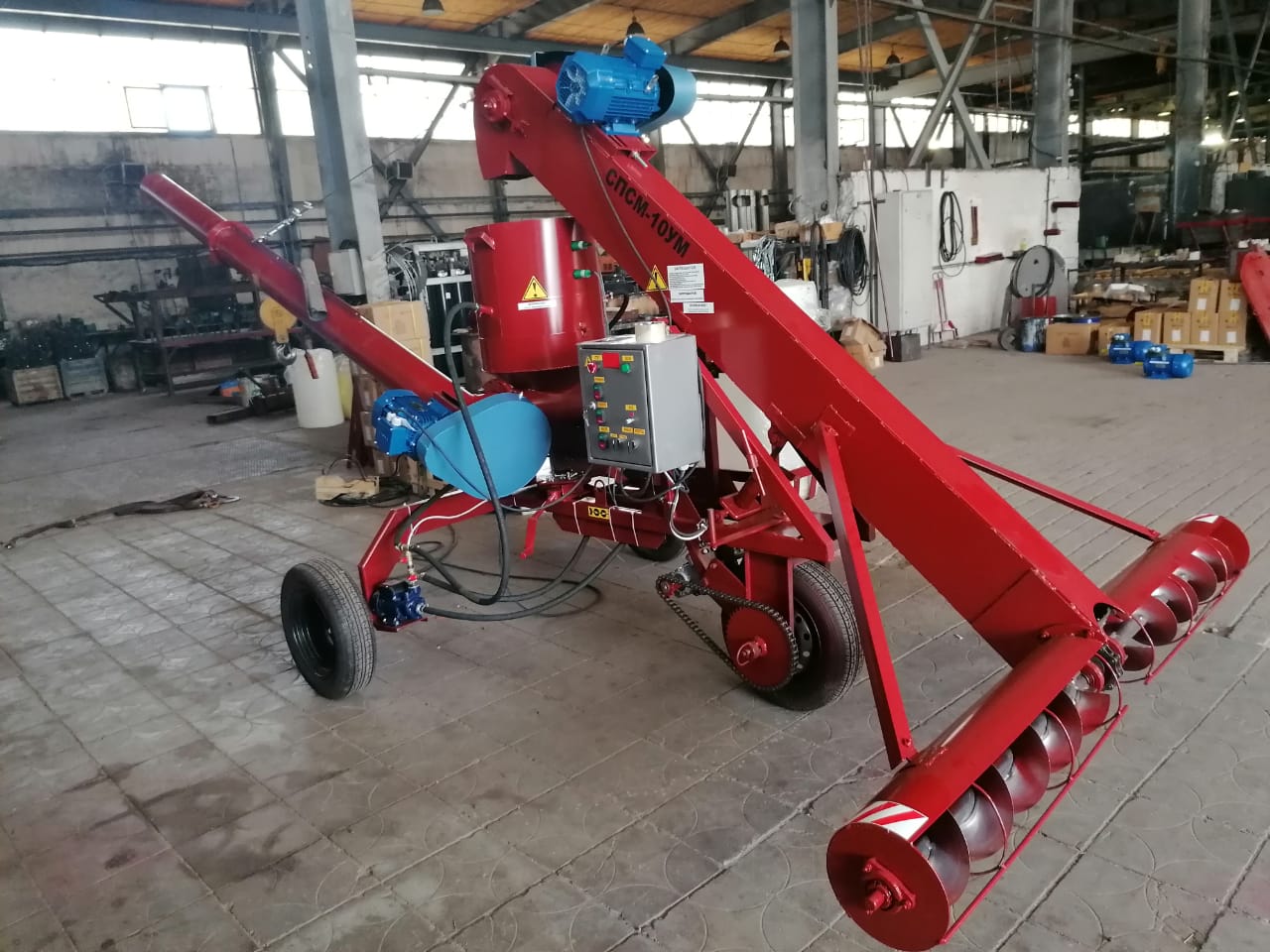

Протравливатель семян СПСМ‑10УМ: самопередвижной комплекс для предпосевной обработки семян

СПСМ‑10УМ — универсальный самопередвижной протравливатель с электроприводом и частотным преобразователем, предназначенный для увлажнённого протравливания семян зерновых, бобовых и технических культур. Обработка пестицидами уничтожает наружные и внутренние инфекции, угрожающие всходам, а возможность работы со смесями микроудобрений и стимуляторов роста дополнительно укрепляет семена ещё до посева. За один проход агрегат забирает семена из бурта, равномерно наносит рабочий раствор, перемешивает и выгружает протравленное зерно в транспортное средство.

Назначение и агрономический эффект

Протравливание семян — одна из ключевых операций предпосевной подготовки. СПСМ‑10УМ решает сразу несколько задач:

• Защита от инфекций. Пестициды уничтожают поверхностную и внутреннюю микрофлору семян, которая может вызвать заболевания всходов и гибель побега.
• Стимуляция развития. Помимо протравителей, через форсунку можно подавать смеси с микроудобрениями и стимуляторами роста — семена выходят не только защищёнными, но и более сильными.
• Равномерность покрытия. Камера протравливания с форсункой обеспечивает распыление рабочей жидкости по всему объёму зерна — полнота протравливания достигает 100–5%, а неравномерность концентрации не превышает 5%.
• Минимальное травмирование семян. Механическая повреждённость семян при обработке — не более 0,3%, что сохраняет их всхожесть.

Как работает протравливатель

Принцип работы СПСМ‑10УМ построен на автоматическом цикле, который минимизирует участие оператора:

1. Забор семян. Агрегат устанавливается у торца бурта. Шнековый подборщик подбирает зерно с поверхности, а скребковый транспортёр подаёт его в бункер семян.
2. Контроль уровня. На бункере установлены верхний и нижний датчики. При заполнении бункера до верхнего уровня срабатывает датчик — загрузочный транспортёр останавливается. Когда уровень семян опускается до нижнего датчика, транспортёр включается снова. Это обеспечивает бесперебойную подачу без переполнения.
3. Дозирование и распыление. Заслонка регулирует расход семян, поступающих в протравливающую камеру. Насос подаёт рабочую жидкость через форсунку, которая распыляет раствор на зерно. Давление контролируется манометром (рекомендуемое значение 1,8–2,0 атм), а излишки жидкости сбрасываются обратно в бак, обеспечивая постоянное перемешивание.
4. Дополнительное перемешивание. Протравленное зерно попадает в выгрузной бункер, установленный под углом 45° к протравливающей камере. Здесь шнек с закреплённым штырём обеспечивает дополнительное перемешивание — раствор распределяется по поверхности семян максимально равномерно.
5. Выгрузка. Обработанное зерно подаётся выгрузным шнеком (длина 3750 мм) в кузов автомобиля или прицеп. Максимальная высота погрузки — 3180 мм.

Конструкция и основные узлы

СПСМ‑10УМ состоит из следующих основных узлов и механизмов:

• Рама с ходовой частью. Самопередвижная конструкция с односкоростным мотор‑редуктором и частотным преобразователем для регулировки скорости движения (0–0,8 км/ч). Поворот агрегата на 135° осуществляется с помощью ручки поворота.

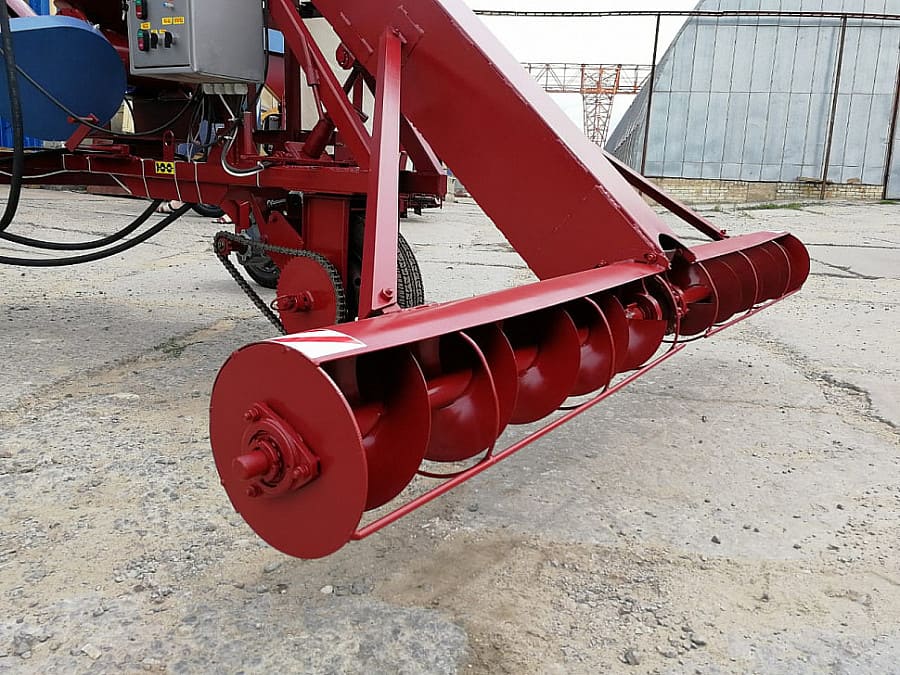

• Транспортёр загрузочный со шнековым подборщиком. Скребковый транспортёр с 20 скребками (150 × 75 мм) подаёт зерно из бурта в бункер. Механизм подъёма на передней части рамы позволяет опускать и поднимать головку подборщика.
• Протравливающая приставка со шнеком. Камера протравливания с форсункой и системой подачи жидкости. Приставка крепится к раме четырьмя болтами М12 и может разворачиваться на 25° в каждую сторону для удобства выгрузки.
• Бак для рабочей жидкости. Ёмкость 100 литров с фильтром для очистки раствора. Лишняя жидкость возвращается в бак, обеспечивая постоянное перемешивание.
• Ящик управления. Два режима работы: ручной (для проверки, настройки и промывки гидрокоммуникаций) и автоматический (основной режим протравливания).
• Система дозирования. Регулятор давления с манометром и краном позволяет точно настроить подачу рабочей жидкости. Расход определяется с помощью мерного стакана — рекомендуемый диапазон 1,5–2,0 л/мин.

Ключевые характеристики

Электродвигатели

Настройка и нормы внесения

Подача рабочей жидкости настраивается в зависимости от типа препарата:

• Водорастворимые препараты: 7 литров водного раствора на 1 тонну семян (если нет других рекомендаций поставщика пестицидов).
• Жидкие препараты: норма расхода рабочей жидкости устанавливается в диапазоне 5–10 л/т.

Точная настройка дозирования выполняется с помощью мерного стакана: вращением ручек регуляторов нужно добиться расхода жидкости 1,5–2,0 л/мин. Рекомендуется использовать меньшее давление в системе нагнетания — при этом большее количество жидкости от насоса направляется на перемешивание в баке.

Практические преимущества

• Самопередвижной агрегат. Не требует буксировки трактором — перемещается самостоятельно вдоль бурта со скоростью до 0,8 км/ч. Это упрощает логистику и снижает зависимость от тракторного парка.
• Автоматический режим работы. Датчики уровня зерна в бункере автоматически управляют загрузкой — оператору достаточно визуально контролировать приборы.
• Универсальность. Подходит для зерновых, бобовых и технических культур. Перенастройка с одной культуры на другую занимает минимум времени благодаря регулировке заслонки и системы дозирования.
• Энергоэффективность. Суммарная потребляемая мощность — всего 5,87 кВт. Агрегат работает от стандартной трёхфазной сети 380 В, не требует мощной электроподстанции.
• Низкое травмирование семян. Механическая повреждённость не превышает 0,3% — всхожесть семян сохраняется на высоком уровне.
• Фильтрация раствора. Встроенный фильтр очищает рабочую жидкость от инородных примесей, что предотвращает засорение форсунок и обеспечивает стабильное распыление.
• Компактность. Габариты в транспортном положении — 4650 × 2000 × 2450 мм, масса — 530 кг. Агрегат легко перемещается по территории токового хозяйства и перевозится обычным транспортом.

На что обратить внимание при работе

• Качество рабочей жидкости. Перед заливкой в бак раствор должен быть тщательно перемешан и процежен через фильтр. Неоднородный раствор или наличие примесей снижают качество протравливания и могут забить форсунку.
• Настройка датчиков уровня. Датчики предварительно настраиваются при сборке, но при переполнении бункера может потребоваться поднастройка — для этого винты на торце датчиков поворачиваются в нужную сторону.
• Давление в системе. Рекомендуемое давление — 1,8–2,0 атм. Избыточное давление приводит к перерасходу препарата, недостаточное — к неравномерному покрытию семян.
• Состояние поверхности. Работа протравливателя рассчитана на грунт с твёрдым покрытием (асфальт, бетон, уплотлённая площадка). На мягком или рыхлом грунте шнековый подборщик работает менее эффективно.
• Срок службы. Назначенный ресурс — 7 лет. При регулярном обслуживании (промывка гидрокоммуникаций после каждого сезона, проверка датчиков, смазка узлов) агрегат служит дольше гарантийного срока.
