Зернометатели ЗС-90МР-1-Ч, ЗМС-100-1-Ч, ЗМС-140-1-Ч, ЗМС-170М-1-Ч

Линейка самопередвижных скребковых зернометателей с электрическим приводом для погрузки зерна в автотранспорт, перебуртовки и формирования буртов на открытых токах и в зерноскладах — производительность от 90 до 170 т/ч

Серия зернометателей ЗС/ЗМС — это ряд однотипных машин с нарастающей производительностью, объединённых общей конструктивной базой. Все четыре модели — самопередвижные, с электрическим приводом от сети 380 В, мотор-редуктором с частотным преобразователем для плавного регулирования скорости передвижения и поворотным триммером на 135° в обе стороны. Машина забирает зерно из бурта двумя Т-образными скребковыми питателями, подаёт к загрузочному транспортеру и выбрасывает через скоростной триммер с лентой шириной 400 мм, движущейся со скоростью не менее 14,2 м/с.

Конструкция и принцип работы

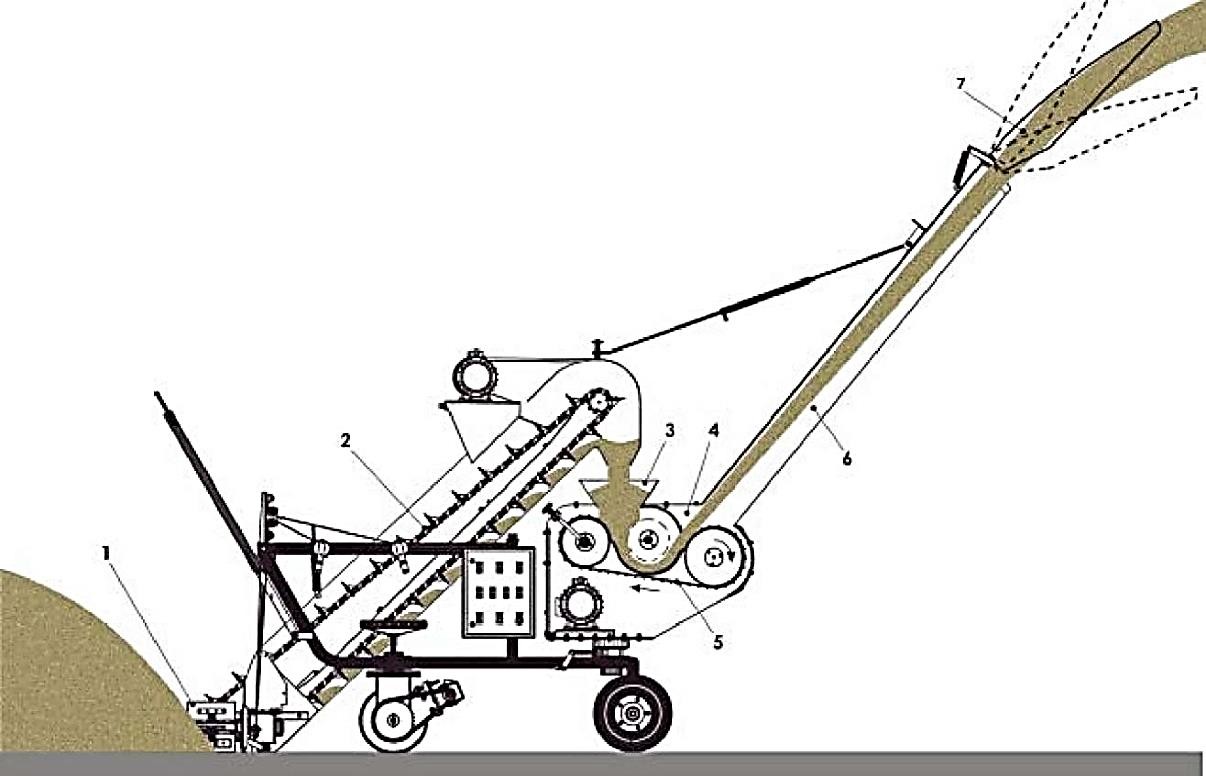

Все модели серии состоят из рамы с ходовой частью, загрузочного транспортера с двумя Т-образно расположенными питателями и метателя, включающего триммер и желоб. Скребки питателей перемещают зерно к центру нижнего оголовника загрузочного транспортера, откуда скребки транспортера подают материал в засыпную воронку триммера. На ленте триммера зерно приобретает большую линейную скорость и выбрасывается через желоб на расстояние до 21–28 м в зависимости от модели.

Поворот триммера на 135° в обе стороны от продольной оси рамы обеспечивает непрерывность погрузки в автомашины и автопоезда, равномерное распределение зерна при загрузке складов, формирование буртов с одним гребнем и рассредоточение зерна для просушки на площадке тока. Подъём и опускание питателей выполняется лебёдками с канатом, подъём загрузочного транспортера — винтовым домкратом. Буксирование машины между объектами — посредством сницы, транспортная скорость до 5 км/ч.

Система привода и передвижения

Все модели оснащены односкоростным мотор-редуктором с частотным преобразователем для регулировки скорости рабочего передвижения. Управление скоростью — потенциометром из рабочей зоны оператора. Частотный преобразователь обеспечивает плавный разгон и торможение, защиту электродвигателя от перегрузок и перегрева. Подшипниковые узлы вмонтированы непосредственно во всех трёх барабанах триммера, что снижает потери мощности и повышает ресурс узла. Желоб триммера имеет конусообразную форму, позволяющую направлять и корректировать зерновой поток.

Технические характеристики

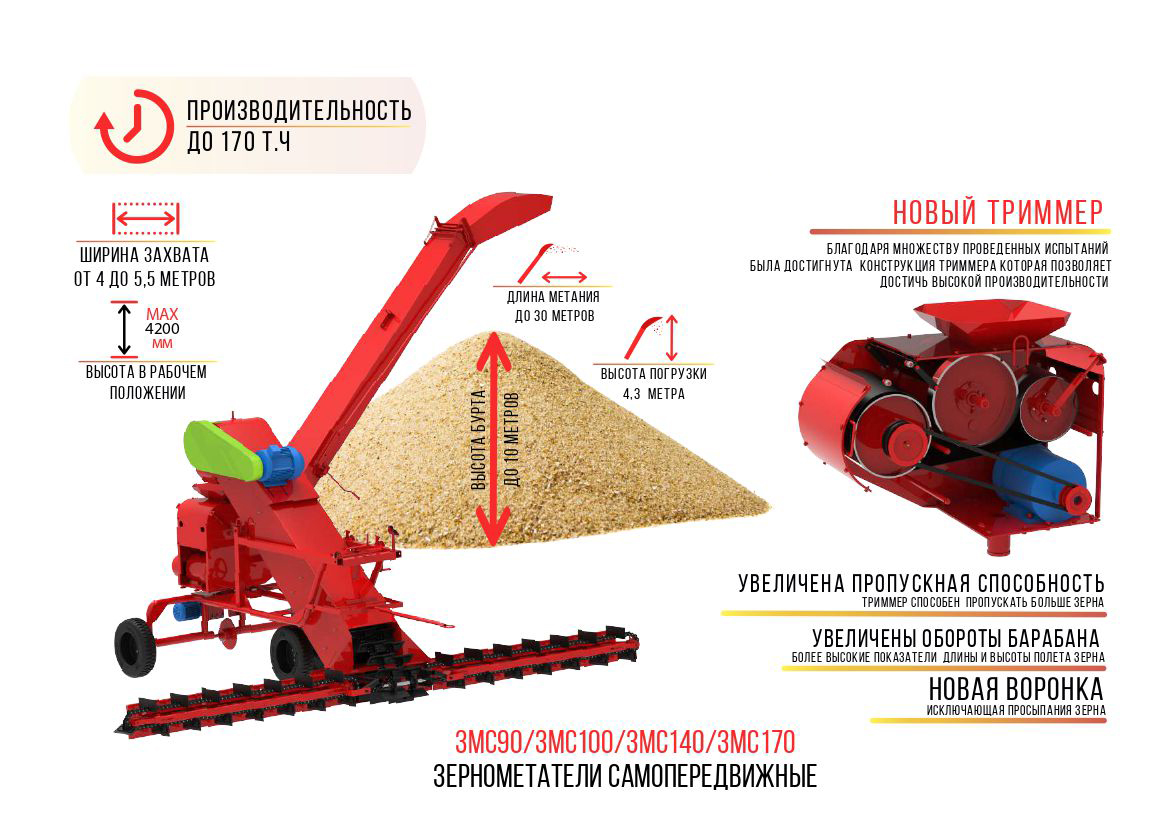

Сравнение моделей и выбор

Все четыре модели построены по единому конструктивному принципу и различаются производительностью, дальностью и высотой метания, мощностью привода и шириной захвата:

• ЗС-90МР-1-Ч — базовая модель линейки. Производительность 90 т/ч, дальность метания 21 м, высота бросания 6 м. Подходит для малых и средних хозяйств с суточным объёмом поступления зерна до 90 т. Мощность 10,05 кВт — минимальные затраты на электроэнергию в классе.
• ЗМС-100-1-Ч — прирост производительности до 100 т/ч при той же мощности 10,05 кВт и меньшей массе 980 кг. Дальность метания увеличена до 24 м за счёт оптимизации конструкции триммера. Оптимальна для хозяйств, где нужна производительность 100 т/ч без увеличения энергозатрат.
• ЗМС-140-1-Ч — производительность 140 т/ч при сохранении мощности 10,05 кВт и массы 980 кг. Высота бросания увеличена до 8 м — возможность загрузки складов с большой высотой складирования и формирования высоких буртов. Увеличенное число скребков питателей (2×23) для обеспечения пропускной способности при возросшей производительности.
• ЗМС-170М-1-Ч — флагман линейки. Производительность 170 т/ч, дальность метания 28 м, высота бросания 10 м. Мощность 15,75 кВт, ширина захвата увеличена до 5000 мм, масса 1300 кг. Для крупных хозяйств и элеваторов с интенсивным грузооборотом и крупногабаритным автотранспортом.

Технологические операции

Все модели серии выполняют одинаковый набор операций:

• Загрузка и выгрузка зерноскладов — распределение зерна по площади склада с высотой складирования до 6–10 м в зависимости от модели.
• Погрузка зерна в транспортные средства — подача в кузов автомобиля или прицепа с высотой борта до 3,4 м.
• Перебуртовка — механическое перелопачивание зерна на открытых площадках для профилактики самосогревания и выравнивания влажности.
• Формирование буртов — сбор зерна из куч, доставляемых транспортными средствами, в единые бурты с одним гребнем.
• Сепарация — провеивание зерна на открытых площадках с отделением лёгкой фракции воздушным потоком при метании.

Эксплуатационные преимущества

• Единая конструктивная база. Все модели унифицированы по узлам и комплектующим — обслуживание и ремонт силами хозяйства без специализированного инструмента.
• Частотный преобразователь. Плавная регулировка скорости передвижения от 0 до 0,8 км/ч — адаптация под плотность и влажность вороха без рывков и пробуксовки.
• Поворот триммера 135°. Работа в трёх направлениях без перестановки машины — погрузка автотранспорта с любой стороны и формирование буртов в стеснённых условиях склада.
• Минимальная масса. От 980 кг у моделей ЗМС-100 и ЗМС-140 до 1300 кг у ЗМС-170М — сниженное давление на основание и проходимость на мягких токах.
• Транспортный габарит. Снятие желоба уменьшает габариты до 2910–3460 × 1800–2100 × 2300–2500 мм — перевозка обычным грузовым автотранспортом без спецразрешения.
• Энергоэффективность. Модели ЗС-90МР, ЗМС-100 и ЗМС-140 потребляют 10,05 кВт при производительности 90–140 т/ч — одни из самых экономичных зернометателей в своих классах.
