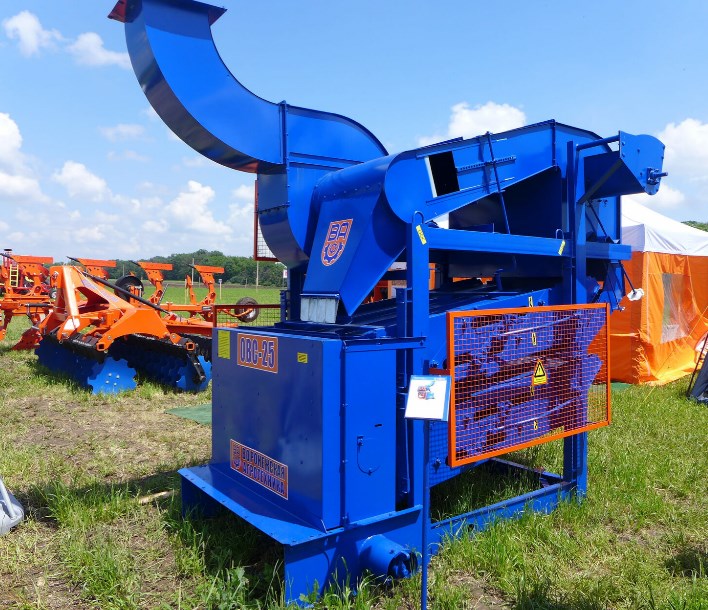

Зерноочиститель ОВС-25 стационарный

Ветрально-решётный сепаратор производительностью 25 т/ч для первичной и вторичной очистки зерновых, зернобобовых и масличных культур — стационарное исполнение для работы в составе линий ЗАВ и КЗС

ОВС-25 стационарный — ветрально-решётный зерноочиститель, предназначенный для очистки зерновой массы от крупных, мелких и лёгких примесей в составе стационарных технологических линий зерноочистительно-сушильных комплексов. Машина совмещает решётное разделение по геометрическим размерам и воздушную сепарацию по аэродинамическим свойствам за один проход. Стационарное исполнение отличается от мобильной версии отсутствием пневматических колёс и рамы для перебазирования — зерноочиститель монтируется на фундамент в помещении комплекса и рассчитан на непрерывный режим работы в течение сезона.

Конструкция и принцип работы

Зерновая масса поступает в приёмную камеру, где распределяется равномерным слоем по ширине решётного стана. Далее материал проходит через два яруса решёт: верхний — сортировальный, задерживающий крупные примеси (солому, колосья, комки почвы), и нижний — подсевной, пропускающий мелкие примеси (семена сорняков, дроблёное зерно, пыль) и задерживающий полноценное зерно. Привод решётного стана — эксцентриковый, возвратно-поступательное движение с регулируемой амплитудой и частотой колебаний.

После каждого яруса решёт зерновой поток обдувается воздухом от встроенного вентилятора. Воздушный поток выносит лёгкие примеси — полову, пыль, щуплое и битое зерно — в осадочную камеру, где примеси осаждаются и выводятся отдельным потоком. Интенсивность обдува регулируется заслонкой вентилятора под конкретную культуру и влажность вороха. На выходе формируются четыре потока: чистое зерно, крупные примеси, мелкие примеси и лёгкие примеси.

Решётная система

Зерноочиститель комплектуется сменными штампованными решётами из листовой стали толщиной 1,5–2 мм. Посадочные размеры рамок унифицированы с сепаратором ВРС-30 — комплекты решёт взаимозаменяемы. Типы отверстий: круглые для калибровки по ширине зерна, продолговатые — по толщине, треугольные — для выделения мелких круглых семян сорняков. Подбор решёт выполняется под конкретную культуру — от пшеницы и ржи до подсолнечника и гороха. Замена между культурами — 10–15 минут без специального инструмента.

Технические характеристики

Интеграция в технологические линии

ОВС-25 стационарный встраивается в зерноочистительные комплексы ЗАВ-10, ЗАВ-20 и зерносушильные комплексы КЗС малой и средней производительности. Машина устанавливается после приёмного бункера или зерноподъёмника — нории НК-25 или НК-50, горизонтального конвейера ТС-25 или ТС-50 — и перед сушилкой или зернохранилищем. Управление осуществляется с центрального пульта комплекса с возможностью синхронизации с другим оборудованием линии.

ОВС-25 стационарный и ОВС-25 мобильный — отличия

Модификации ОВС-25 различаются исполнением и условиями применения:

• Стационарный — монтируется на фундамент в помещении комплекса. Рама без колёс, посадочные места под анкерное крепление. Рассчитан на непрерывный сезонный режим работы в составе линии ЗАВ или КЗС. Загрузка — от конвейера или нории.
• Мобильный — рама на пневматических колёсах с буксирным устройством. Перебазируется между токами и полями трактором. Загрузка — от автосамосвала через приёмный бункер. Оптимальна для хозяйств с распределёнными площадями уборки.

Унификация решёт и рабочих органов сохранена в обеих версиях.

Эксплуатационные преимущества

• Производительность 25 т/ч. Полное обеспечение потребности комплекса ЗАВ-10–ЗАВ-20 в первичной очистке зерна без «узких мест».
• Двухэтапная очистка за один проход. Решётное разделение и воздушная сепарация — четыре потока: чистое зерно и три фракции примесей.
• Унификация решёт с ВРС-30. Взаимозаменяемые комплекты — снижение затрат на запасные части при использовании обоих сепараторов в хозяйстве.
• Регулируемый воздушный поток. Настройка заслонки вентилятора под культуру и влажность — стабильное качество очистки при изменении условий вороха.
• Режим калибровки. Установка решёт под семенной материал — получение семян I класса без отдельной машины.
• Стационарная надёжность. Монтаж на фундамент без колёс и ходовой части — меньшая масса, ниже стоимость, выше ресурс при непрерывной работе в течение сезона.
